DTP系列圓度儀
主要參數:圓度、圓柱度、同心度、同軸度(多要素)、直線度、垂直度(多要素)、跳動(軸 向、徑向)、全跳動(軸向、徑向)、平面度(多要素)、平行度(多要素),缺口剔除、波紋度、譜分析、波高分析、諧波分析、直徑、錐度(垂直、平面)、壁厚偏差
- 產品概述

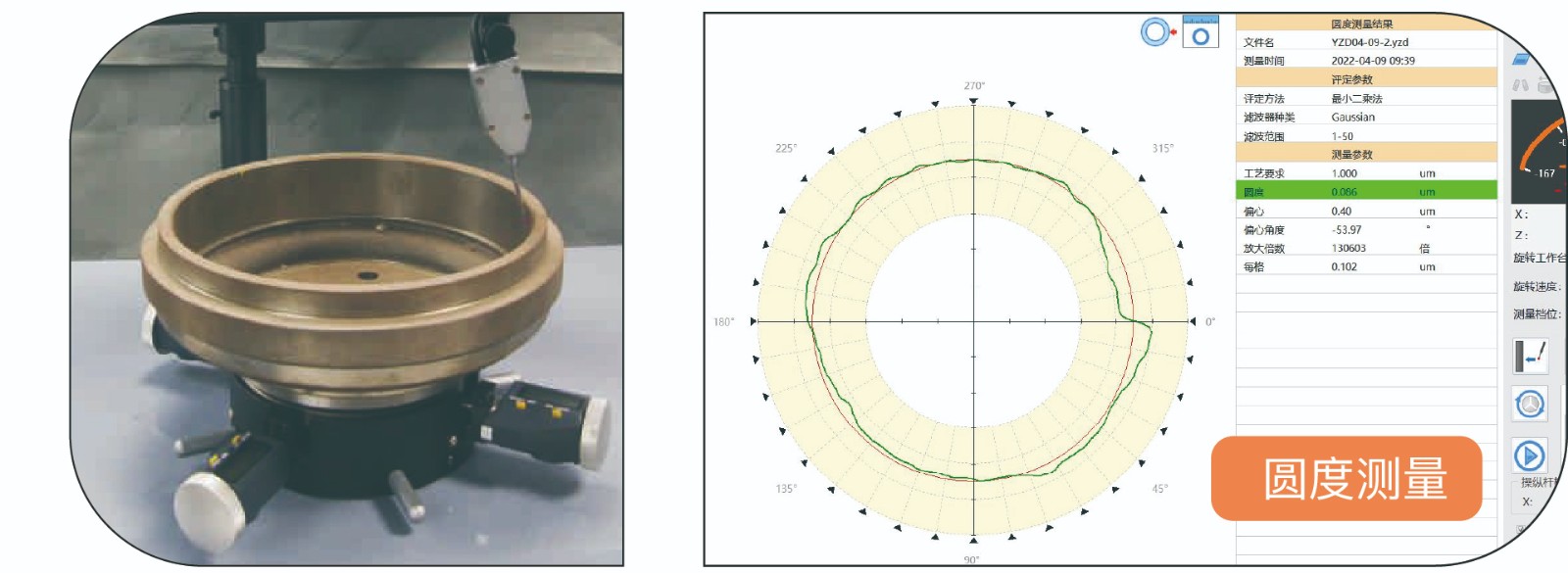

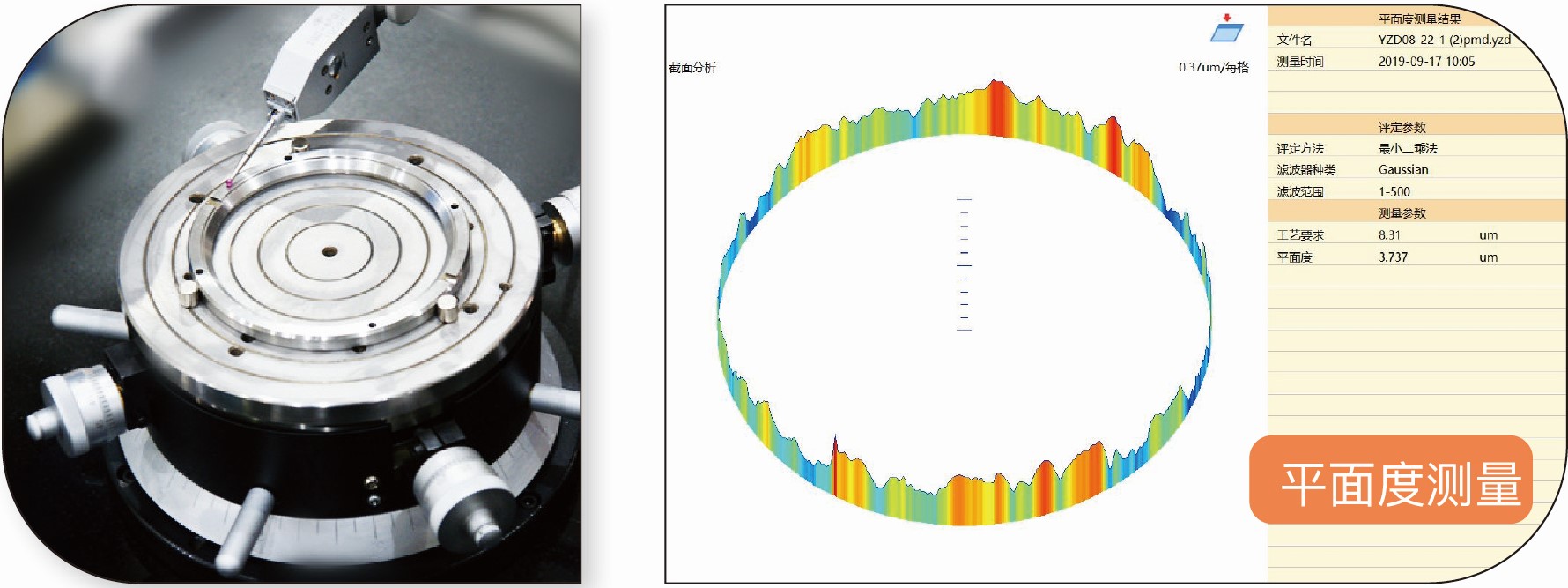

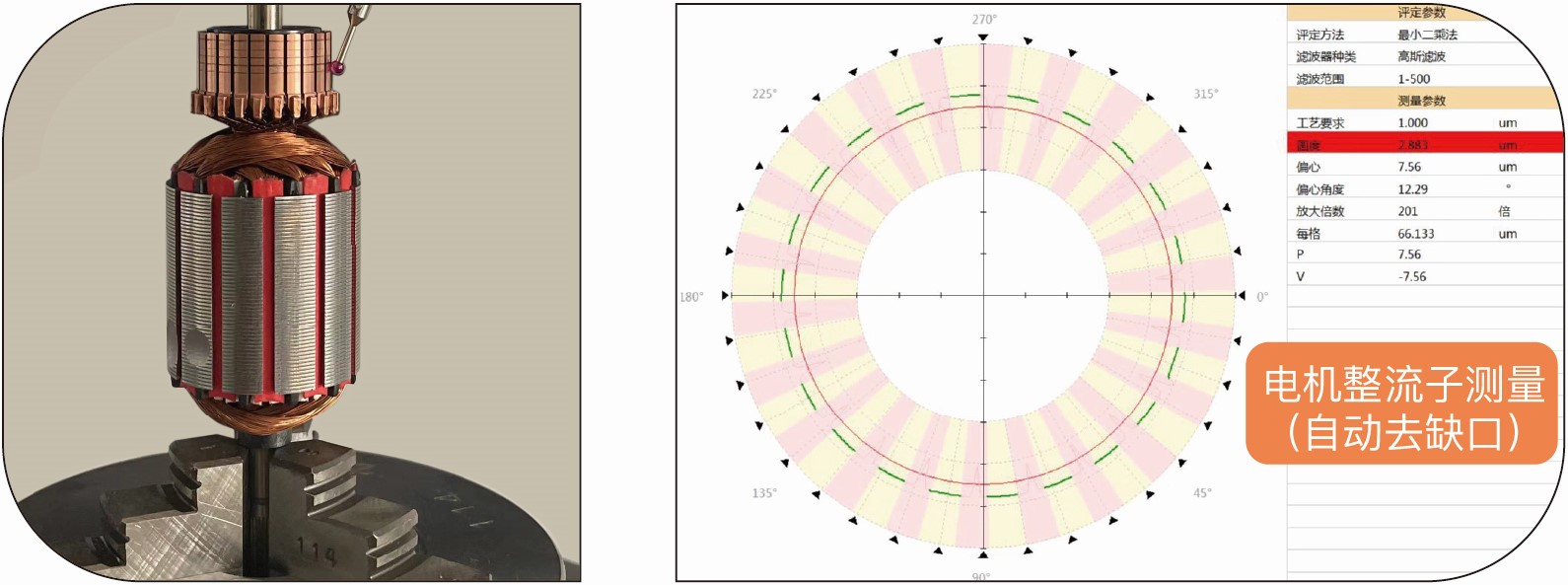

- 測量案例
- 資料下載
主要功能
可測各種規則、不規則的環形工件的圓度、同心度、同軸度、平面度、平行度、垂直度、偏心、跳動量等。
分析功能:表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析
圓度評定方式:最小區域法、最小二乘法、最小外接圓法、最大內切圓法
圓度濾波方式:1-500、1-150、1-50、1-15
波紋度:3-16、3-17、15-500、17-100
技術亮點
● 精度:采用高精度的回轉空氣靜壓軸承結構,精度高達±0.0125μm
● 壽命:主軸采用氣浮結構,永不磨損,精度保持長久,儀器壽命長
● 數據采集采用進口精密圓光柵,每周采集14400點,準確高、穩定性好
● 外觀:一體式的結構,美觀大方
● 基于WINDOWS系統下的CA測量軟件,界面直觀親切,操作方便,測量功能豐富
● 自動識別輪廓間斷,自動剔除缺口,異常點功能
● 部分圓弧測量圓度功能
● 具有強大的分析功能,如錐度、直徑、波紋度、波高及頻譜分析等
● SPC統計分析:對大量測量數據統計分析,并給出圖形分析報告
● 可設置工藝要求判斷測量參數,提高質量控制的可觀性
● 可選用單個或多個測量數據同頁打印模式
● 可任意選配不同規格的紅寶石測針
● 計算機采用的高質量、高可靠性的工控計算機
產品參數
項目/產品型號 | DTP-1000 | DTP-3000 | DTP-5000 | DTP-7000 | |
測量范圍 | 最大測量直徑 | φ300mm | φ400mm | φ700mm | φ1000mm |
最大測量高度 | 350mm | 500mm | 500mm | 500mm | |
最大深度 | 使用標準探針:100mm(孔徑小于36mm時);非標支架最大可測300mm(孔徑大于36mm選配) | ||||
最大承載 | 30Kg | 50Kg | 100kg | 500kg | |
尺寸 | 產品尺寸 | 910×700×1500mm | |||
包裝尺寸 | 1000×900×2000mm |
- 了解更多參數信息請聯系我們 -
