CNC自動調心調平圓柱度儀

CNC自動調心調平圓柱度儀

主要參數:常用參數:圓度、圓柱度、同心度、同軸度、平面度、平行度、垂直度、偏心

  • 產品概述

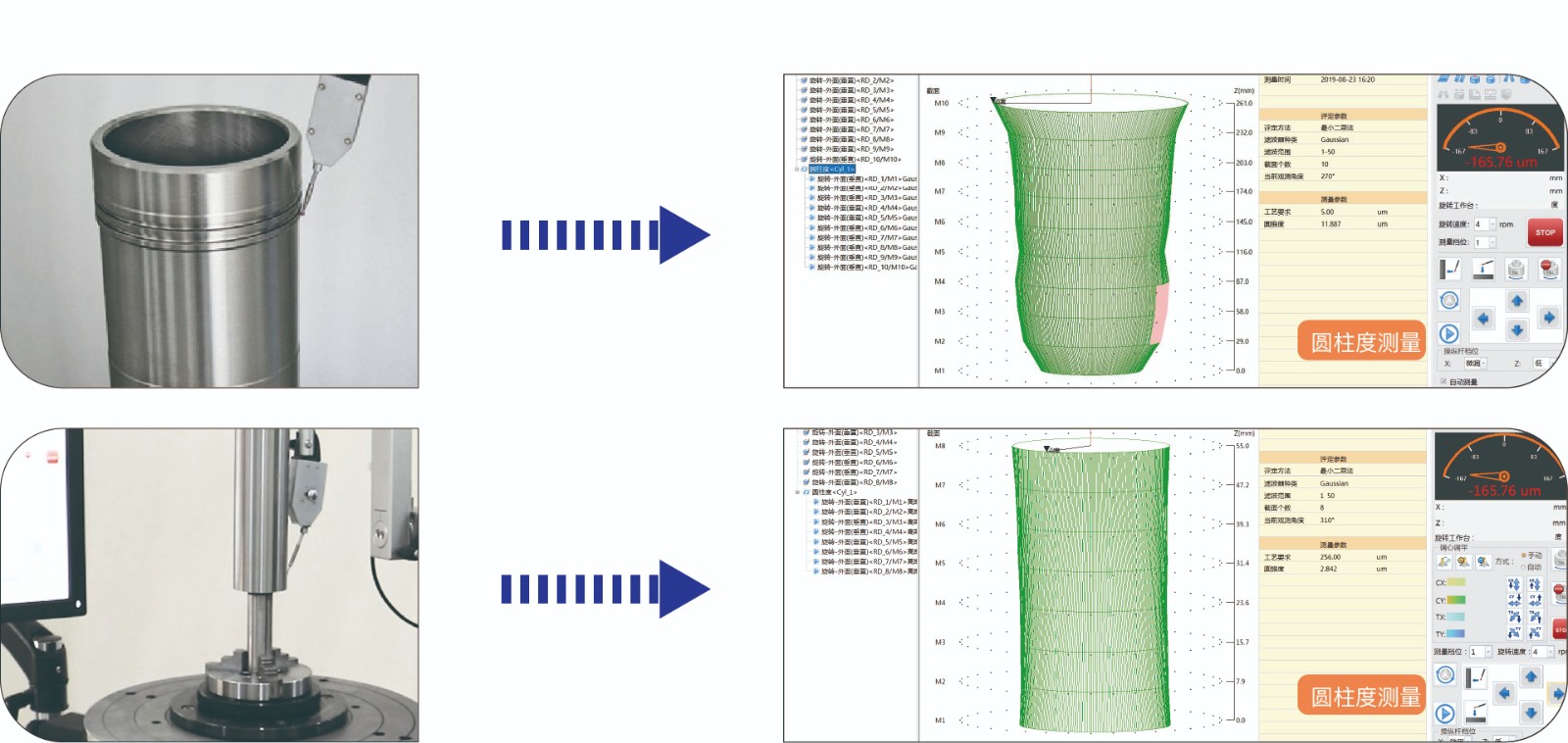

  • 測量案例
  • 資料下載


主要功能



可測各種規則、不規則的環形工件的圓度、圓柱度、直線度、跳動、全跳動、錐度、直徑、同心度、同軸度、平面度、平行度、垂直度、偏心等

可分析表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析

圓度評定方式:最小區域法、最小二乘法、最小外接圓法、最大內切圓法

圓度濾波方式:1-500、1-150、1-50、1-15

波紋度:3-16、3-17、15-500、17-100





技術亮點



● 精度:采用高精度的回轉空氣靜壓軸承結構,精度高達±0.0125μm

● 壽命:主軸采用氣浮結構,永不磨損,精度保持長久,儀器壽命長

● 數據采集采用進口精密圓光柵,每周采集14400點,準確高、穩定性好

● 外觀:一體式的結構,美觀大方

● 基于WINDOWS系統下的CA測量軟件,界面直觀親切,操作方便,測量功能豐富

● 自動識別輪廓間斷,自動剔除缺口,異常點功能

● 部分圓弧測量圓度功能

● 具有強大的分析功能,如錐度、直徑、波紋度、波高及頻譜分析等

● SPC統計分析:對大量測量數據統計分析,并給出圖形分析報告

● 可設置工藝要求判斷測量參數,提高質量控制的可觀性

● 可選用單個或多個測量數據同頁打印模式

● 可任意選配不同規格的紅寶石測針

● 計算機采用的高質量、高可靠性的工控計算機





產品參數


項目/產品型號
CNC-35
CNC-65CNC-95
測量范圍最大工件回轉直徑φ420mm
最大測量高度550mm
最大測量深度使用標準探針:100mm(孔徑小于36mm時);非標支架最大可測300mm(孔徑大于36mm選配)
最大承載25Kg
50Kg100Kg
尺寸
產品尺寸910×700×1500mm
包裝尺寸1000×900×2000mm

*上表參數均為默認配置,如需其他配置可聯系當?shù)劁N售人員


- 了解更多參數信息請聯系我們 -
