MMD系列輪廓儀

MMD系列輪廓儀

主要參數:專用于輪廓測量

  • 產品概述

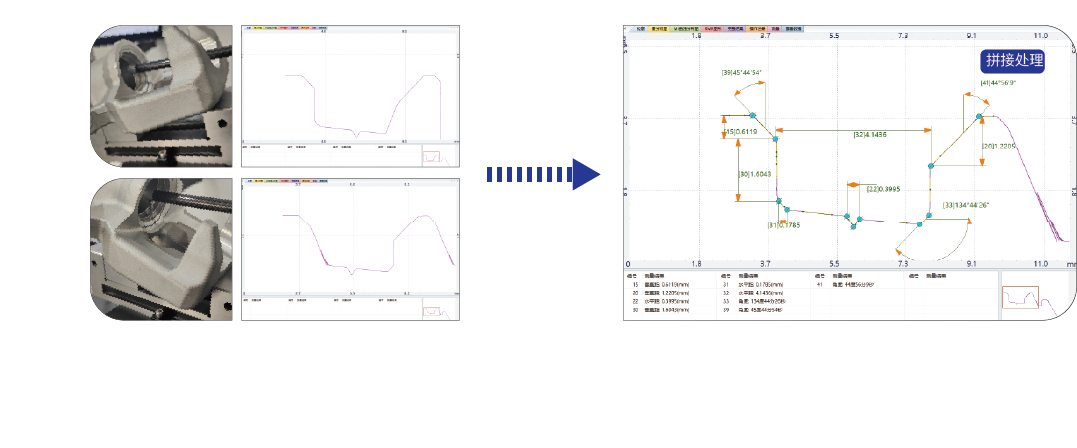

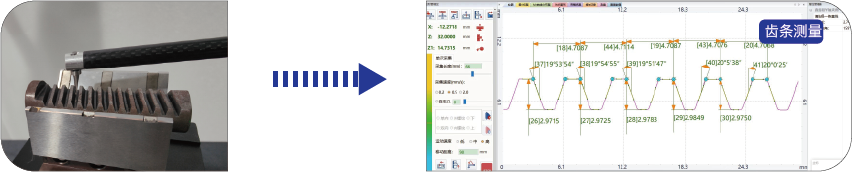

  • 測量案例
  • 資料下載



主要功能



可測各種精密機械零件表面的線輪廓形狀參數,支持自動測量,軟件自動標注


點:點、中點、交點、最高點、最低點

線:直線、切線、垂直線、平行線、平分線

角度處理:坐標角度、直線角度

圓弧處理:圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離、局部圓、切圓

其他:槽深、槽寬、溝邊距、溝心距、水平距等參數。

位置公差:直線度、凸度、輪廓度

輔助功能:包含輔助點、輔助線、輔助圓





測量原理




● MMD系列輪廓儀為直角坐標測量法,觸針接觸式,機械部分采用的精密氣浮直線導軌為X坐標的精密測量基準,保證了測量精度,且穩定性好,壽命長、直線性好、操作方便;


●電器部分由工控計算機及精密光柵傳感器、精密光柵位移傳感器組成;測量軟件采用基于Windows操作系統平臺下的自主研發MMD輪廓儀處理軟件;


● 測量軟件有豐富的輪廓處理功能,可以測量各種精密機械零件的素線形狀;采用工控計算機集成數據采集卡對高頻高容量數據進行同步采集和輸出,保證測量數據的準確性及高度還原性,提供了高精度測量精度的基礎。




產品參數


項目/規格MMD-100MMD-150MMD-200
測量范圍
X軸(橫導軌)100mm
150mm150mm
Z1軸(傳感器)40mm60mm60mm
Z軸(立柱)400mm500mm
500mm
重量
300Kg
350Kg400Kg
外形尺寸





- 了解更多參數信息請聯系我們 -
