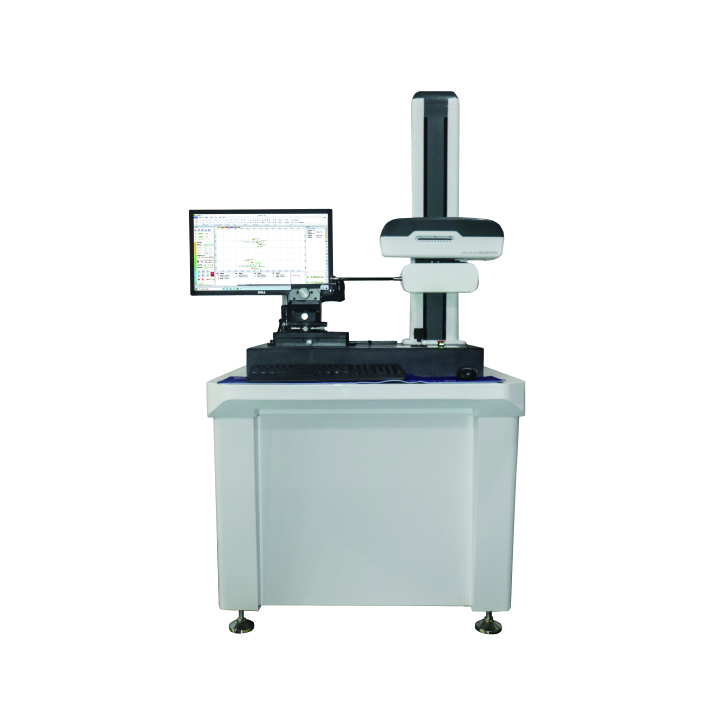

DPG系列螺紋測量儀

DPG系列螺紋測量儀

主要參數:X軸(橫導軌):100-300 mm Z1軸(傳感器):25-60 mm Z軸(立柱):400-500mm 特殊機型可定制

  • 產品概述

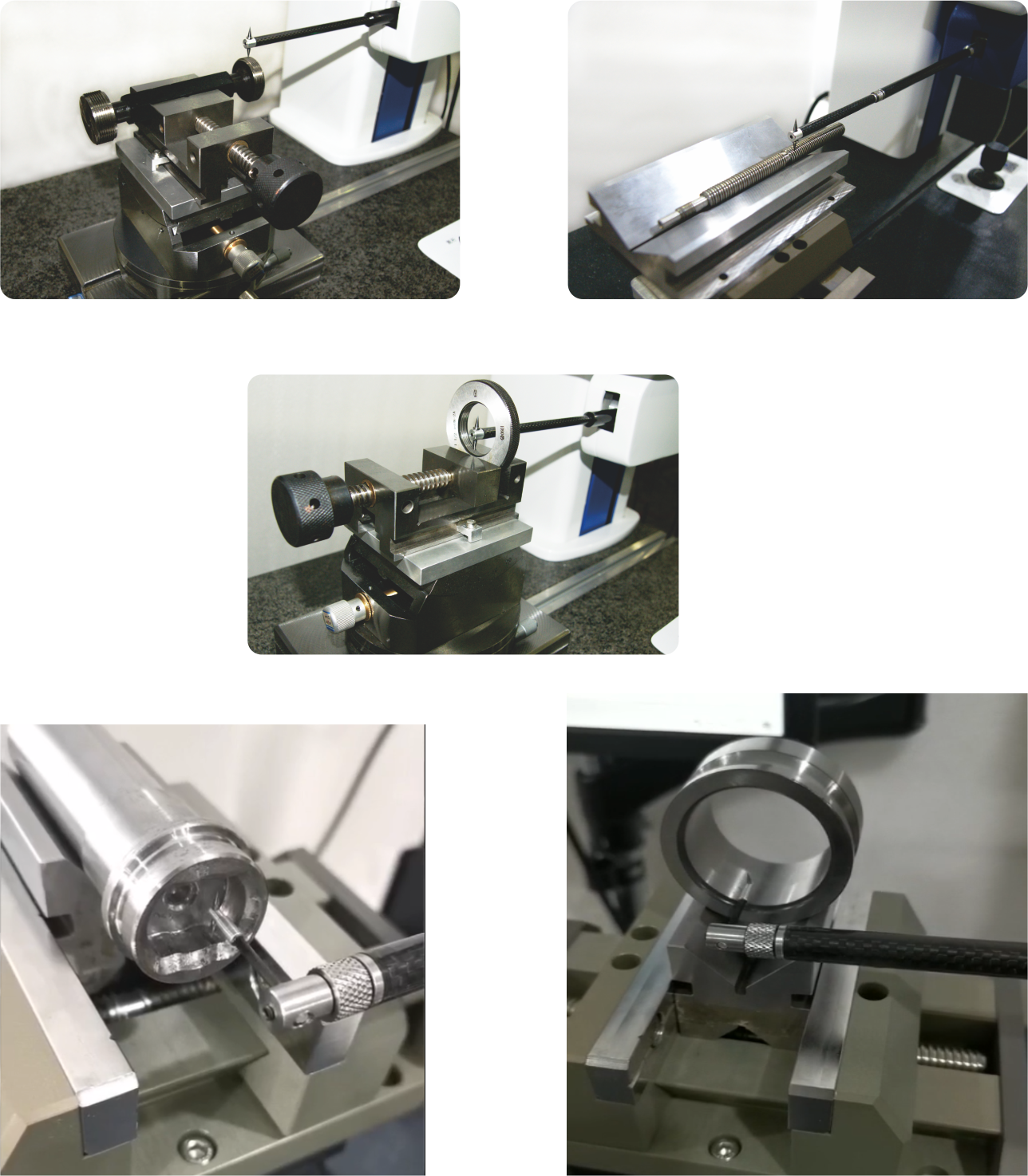

  • 測量案例
  • 資料下載


測量功能



1

螺紋測量功能


● 可檢測螺紋的的綜合參數,包括中徑、大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角參數。

● 可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋。

● 檢測各種類GB(國標)、ISO(國際)、BS(英制)、ANSI(美標)、DIN(德標)、JIS(日標)等量規(guī)。

● 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數,自動生成被檢定螺紋的曲線圖。




2

輪廓測量功能



形狀偏差與形位偏差測量:


尺寸:包括水平距離、垂直距離、線性距離、半徑、直徑

夾角:包括水平夾角、垂直夾角、兩直線夾角

位置公差:包含平行度、垂直度

形狀公差:包含直線度、凸度、輪廓度

輔助生成:包含輔助點、輔助線、輔助圓





技術指標




● 直線導軌:高精度導軌

● X軸最大掃描范圍 (mm):100 (可定制)

● 驅動裝置:伺服電機驅動

● 傳感器系統(tǒng): ??高精度光柵測量系統(tǒng)

● 分辨率:0.01μm

● 內螺紋測量范圍(mm):10~450 (可定制)

● 外螺紋測量范圍(mm):1.0~450(可定制)

● 最小螺距 (mm):0.2

● 大徑(μm):5.0+ L/100

● 小徑 (μm):5.0 + L/100

● 中徑(μm):5.0+ L/100

● 螺距 (μm):2 + L/100






產品參數


項目/規(guī)格MMD-DPG100MMD-DPG150MMD-DPG200MMD-DPG300
測量范圍
X軸(橫導軌)100mm
150mm200mm300mm
Z1軸(傳感器)40mm50mm60mm60mm
Z軸(立柱)450mm500mm500mm500mm
重量300Kg
350Kg
400Kg
450Kg


- 了解更多參數信息請聯系我們 -
