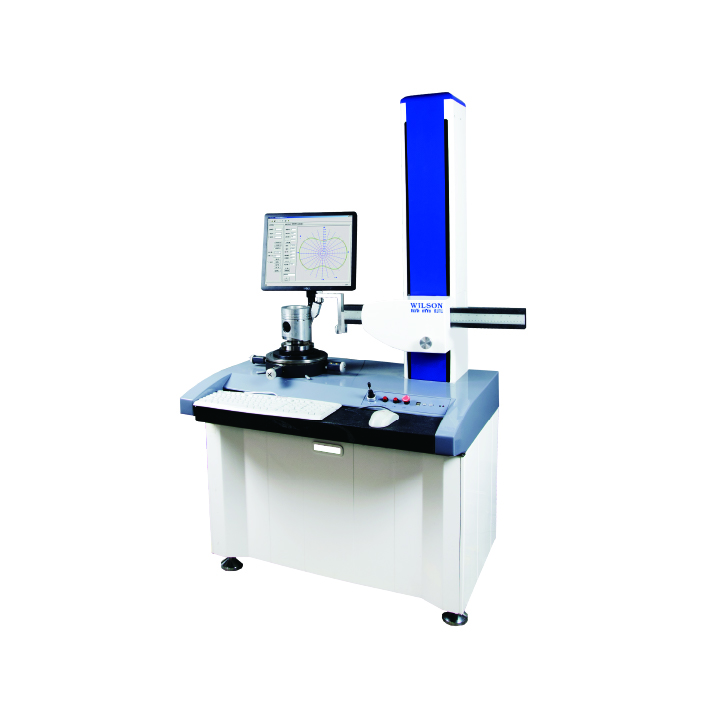

CV系列活塞型線測量?jī)x
主要參數：最大工件回轉直徑：380mm/500mm 最大測量高度：400mm 最大測量深度—— 使用標準探針: 100mm(孔徑小于36mm時); 非標支架最大可測300mm (孔徑大于36mm選配)
- 產品概述
- 測量案例
- 資料下載
測量功能
● 活塞外圓：橫截面圓度、橢圓度● 活塞銷孔：銷孔圓度、圓柱度、● 活塞型線：縱截面形線
● 活塞環槽，環槽角度

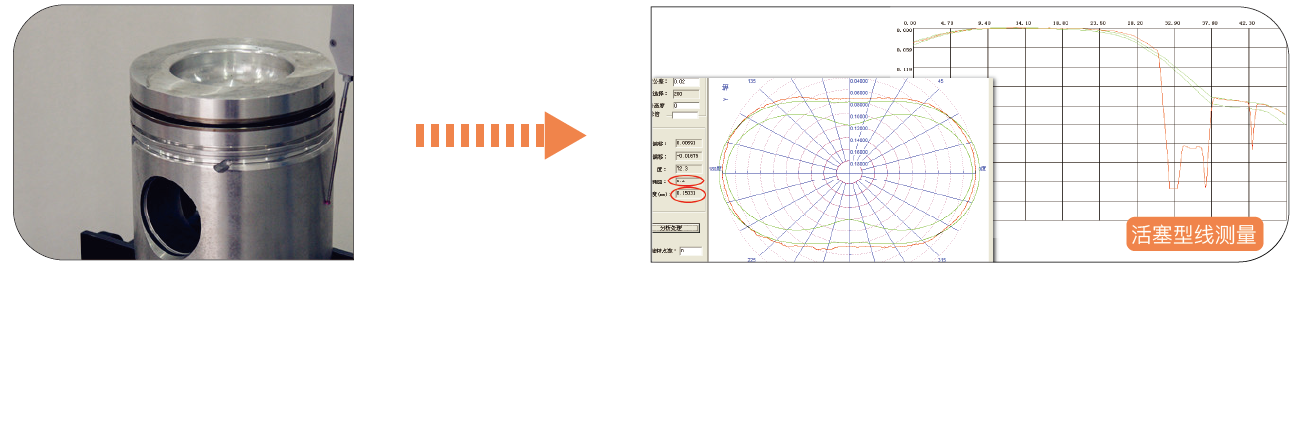

● 配置活塞型線測量及橢圓截面測量測量軟件包，測量出活塞截面升程、型線曲線及橢圓度
● 進行波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
● 測量工件的圓度、圓柱度、同軸度、同心度、跳動、平行度、平面度、垂直度
● 活塞型線：縱截面形線
● 活塞環槽，環槽角度
● 配置活塞型線測量及橢圓截面測量測量軟件包，測量出活塞截面升程、型線曲線及橢圓度
● 進行波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
● 測量工件的圓度、圓柱度、同軸度、同心度、跳動、平行度、平面度、垂直度
● 活塞銷孔：銷孔圓度、圓柱度、● 活塞型線：縱截面形線
● 活塞環槽，環槽角度
● 配置活塞型線測量及橢圓截面測量測量軟件包，測量出活塞截面升程、型線曲線及橢圓度
● 進行波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
● 測量工件的圓度、圓柱度、同軸度、同心度、跳動、平行度、平面度、垂直度
● 活塞型線：縱截面形線
● 活塞環槽，環槽角度
● 配置活塞型線測量及橢圓截面測量測量軟件包，測量出活塞截面升程、型線曲線及橢圓度
● 進行波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
● 測量工件的圓度、圓柱度、同軸度、同心度、跳動、平行度、平面度、垂直度
主要特點
● 高精度的回轉臺采用空氣靜壓軸承結構，精度離、不磨損、精度保持長久、儀器精度壽命長。
● 數據采集采用進口糯密圓光柵，準確度高，穩定性好。
● 基于中文版Windows操作平臺的CEL系統測量軟件，界面直觀親切，操作方便，測量功能豐富。
● 自動識別輪廓間斷，自動剔除功能
● 落地式工作臺，更好的保持測量的穩定性
● 可設置工藝要求判別合格與否；提高質星控制的直觀性
● 單測頭完成活塞縱向、橫向、環槽界面形線測量
● 具有強大的分析功能，如直線度、圓柱度、波紋度分析、波高分析、頻普分析等。
● SPC統計分析：對大量測量數據統計分析，并給出圖像分析報告，直觀清晰。
● 計算機采用的是高質量，高可靠性的工控計算機。
產品參數
| 項目/型號 | CV400 | CV500 | |
| 測量范圍 | 最大工件回轉直徑 | φ380mm | φ500mm |
| 最大測量高度 | 400mm | ||
| 最大測量深度 | 使用標準探針：100mm(孔徑小于36mm時)；非標支架最大可測300mm（孔徑大于36mm選配） | ||
| 最大承載 | 50kg | 100kg | |
| 傳感器 | 量程 | 500μm（半徑差） | |
| 分辨率 | 0.005μm | ||
| 外型尺寸 | 1000X260X1450mm | ||
