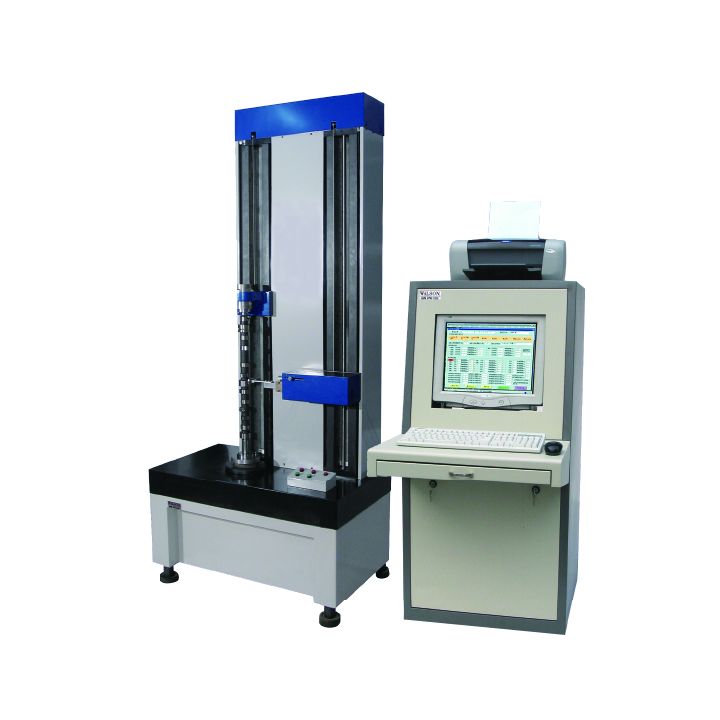

L系列凸輪軸測量儀
主要參數:凸輪軸的軸頸徑向誤差、圓度、波紋度和偏心誤差;凸輪軸的桃形面升程值、升程誤差、相位角、速度曲線和加速度曲線、基圓跳動等相關參數及各種環形工件的圓度(全自動型號增加直線度、錐度、平行度,根據用戶要求亦可提供曲軸圓度,偏心距等參數的測量)
- 產品概述
- 測量案例
- 資料下載
主要功能

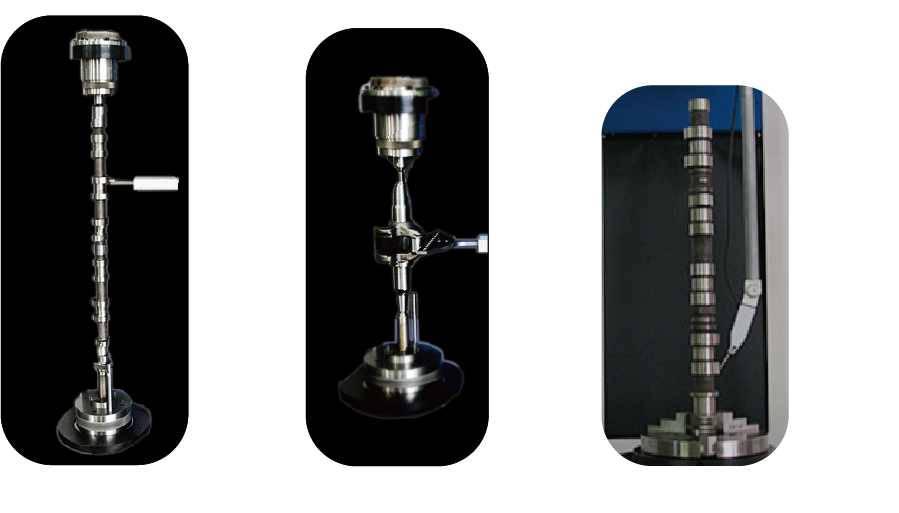

● 儀器采用凸輪軸立體式安裝測量結構;
● 旋轉軸系由精密氣浮主軸與氣浮頂尖構成,以雙氣浮直線運動導軌立柱為直線運動基準,高精度電機驅動;
● 電器部分由高級計算機及精密圓光柵傳感器、精密光柵位移傳感器組成;
● 測量軟件基于中文版WINDOWS操作系統平臺,測量功能豐富,操作便捷。
主要特點
● 主機采用立式測量結構,凸輪軸重直安裝、避免重力因素影響對測量造成的誤差,測量穩定,精度高,精度持久性好。
● 高精度:機械運動部件和工件的定位是以超精密空氣靜壓軸承主軸 (轉臺)、氣浮頂尖和雙氣浮直線運動導軌立柱為基礎,空氣靜壓軸承主軸用于所有威而信凸輪軸測量儀,保證了主軸的精度高達0.08μm。
● L-1000/2000/3000系列凸輪軸測量儀從根本上消除系統誤差和避免精度失效,保證恒久的高精度。
● L-1000/2000/3000系列凸輪軸測量儀的工作臺和立柱(垂直測量軸Z軸)均采用無時效變化的精密天然花崗巖材料制成,可抑制周圍環境的噪聲和震動。
● 高密度采集數據:L-1000/2000/3000每回轉一周采集數據點達72000點,確保測量數據不失真。
● 測量儀測頭部分可換(可根據用戶產品情況一次配備刀口測頭,球測頭,滾輪測頭,平測頭或斜測頭等)。
● 對各種凸輪軸可按實際鍵槽(或定位孔)設計專用定位校正卡具。
● 可放置在企業計量室和生產車間現場使用
產品參數
項目/型號 | L-1000 | L-2000 | L-3000(曲軸) | |
測量范圍 | 可測最大長度 | 450mm | 850mm | 1200mm(可擴展) |
工作臺直徑 | 140mm | 200mm | ||
承載重量 | 20Kg | 40Kg | 80~480Kg(支持定制) | |
傳感器量程 | 22mm | 25~100mm | 120mm(可擴展) | |
主機重量 | 350Kg | 500Kg | 800Kg | |
主機尺寸 | 750mm×500mm×1400mm | 750mm×500mm×1800mm | 750mm×500mm×2200mm |
- 了解更多參數信息請聯系我們 -
