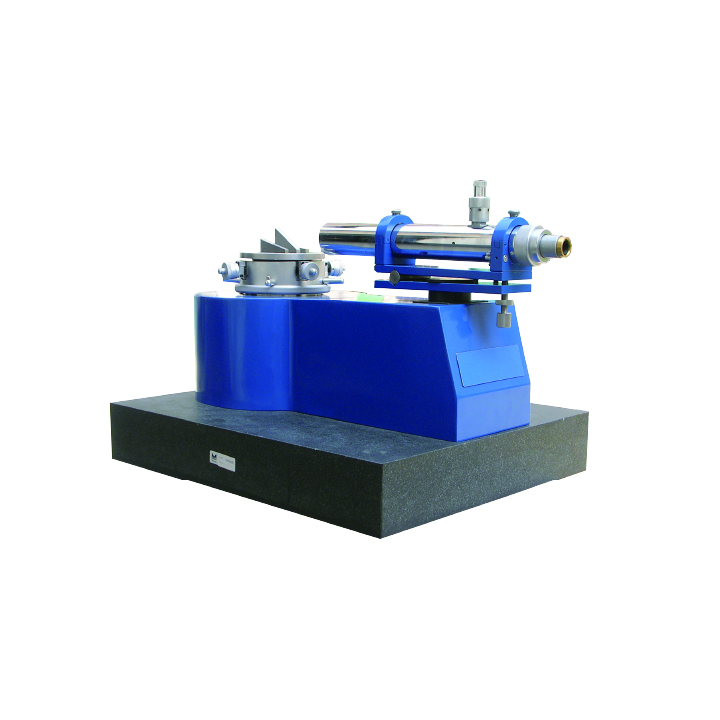

JD系列超精密測角儀
主要參數：詳見產品概述
- 產品概述
- 測量案例
- 資料下載
測量功能
可用于高精度導航用的激光陀螺、遙感、遙測中的多面體掃描鏡測量；大屏幕投影顯示中的高精度光學棱鏡、各種光學制導用的高精度光學棱鏡測量，及許多對角度有嚴格要求的光學和機械零件加工領域。
除了直接測量光學級機械零件拋光表面的角度外，光學測量所涉及的許多指標是可以通過測量角度后直接得到的。例如，玻璃材料色折射率。
主要特點
● 精度高——測角精度可達±0.3″
● 壽命長——主軸采用氣浮結構，精度保持長久，永不磨損，使用壽命長
● 讀數系統采用進口的高精度光柵編碼器
● 光柵刻線準確度高，穩定性好。
● 瞄準系統采用以圖像傳感器探測信號的自準直儀，精度高
● 視場顯示于計算機顯示屏上，調整方便，測量速度快，眼睛不會疲勞
● 精密旋轉微調機構，兩軸可傾斜工作臺
● 角度數顯裝置，帶RS32 USB接口。
產品參數
| 項目/產品型號 | JD-100L | JD-100H | JD-100H+ | JD-200L | JD-200H | JD-200H+ | |
| 測角精度 | ±1.5″ | ±1″ | ±0.5″ | ±1.5″ | ±1″ | ±0.5″ | |
| 臺面直徑 | 150 | 150 | 150 | 200 | 200 | 200 | |
| 主軸精度 | ±0.025μm | ±0.015μm | ±0.03μm | ±0.02μm | |||
| 承載重量 | 15kg | 40kg | |||||
- 了解更多參數信息請聯系我們 -
、
- 該類型產品不支持測量案例 -
