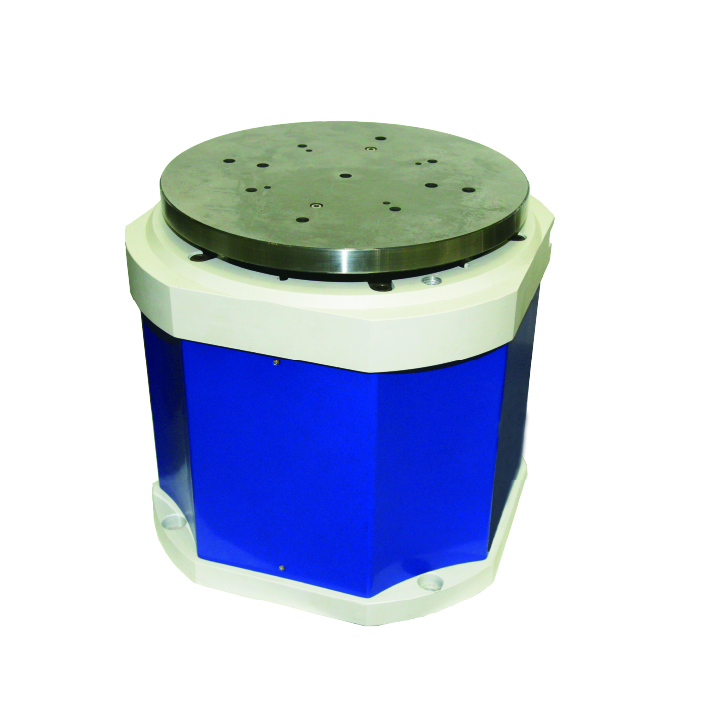

RT系列氣浮轉臺
主要參數：光學檢測設備/高精度測量儀器/高精度鉆床/激光加工
- 產品概述
- 測量案例
- 資料下載
主要功能
用于光學檢測設備、高精度測量儀器、高精度鉆床、激光加工等大型高精度測量。
產品特點
● 高速度（速度可達12000轉每分鐘）
● 高精確度（軸、徑向精度0.05微米）
● 大承載（5kg --2000kg）
● 工作臺多種選擇，Φ100 200 300…2000
● 無摩擦力，無磨損
● 低噪音，無污染
● 超長壽命，易維護
應用領域
● 模擬磁傳感器標定
● 陀螺儀標定
● 設備運動仿真
● 加速度試驗
● 光學測量
● 其它精密儀器應用
產品參數
| 項目/型號 | RT100 | RT200 | RT300 |
| 主要用途 | 主要用于需要檢測高精度角度的測量設備上（手動測量） | ||
| 主軸軸向誤差 | （±40+0.3H)nm | （±30+0.3H)nm | （±20+0.3H)nm |
| 主軸徑向誤差 | （±50+0.6X)nm | （±35+0.6X)nm | （±30+0.6X)nm |
| 承載 | 15kg、25kg、50kg、120kg、200kg、300kg、600kg、1000kg、1500kg、2000kg | ||
| 工作臺直徑 | 110mm、150mm、220mm、280mm、320mm 500mm、1000mm、1200mm（支持定制） | ||
| 轉動方式 | 自動/手動 可選 | ||
| 高精度旋轉編碼 | 準確度：±0.15″、±0.25″、±0.5″、±1″、±1.5″、±2″ | ||
| 三維調整臺 | X方向調節距離0-4mm，調節斜面比：150:3 | ||
| Y方向調節距離0-4mm，調節斜面比：150:3 | |||
| 手動微調裝置 | 最小調整角度0.01″（選配） | ||
- 了解更多參數信息請聯系我們 -
- 該產品暫不支持測量案例 -
