DTP-2000軸承專用高速圓度儀
主要參數：可測各種規則、不規則的環形工件的圓度、同心度、同軸度、偏心等。 分析功能:靜態波紋度、動態波紋度、表面波紋度(Wc、Wp、 Wv、Wt、Wa、Wq)、頻譜分析、波高分析 圓度濾波方式:1-500、1-250、1-50、1-15波紋度:3-16、3-17、15-500、17-100
- 產品概述

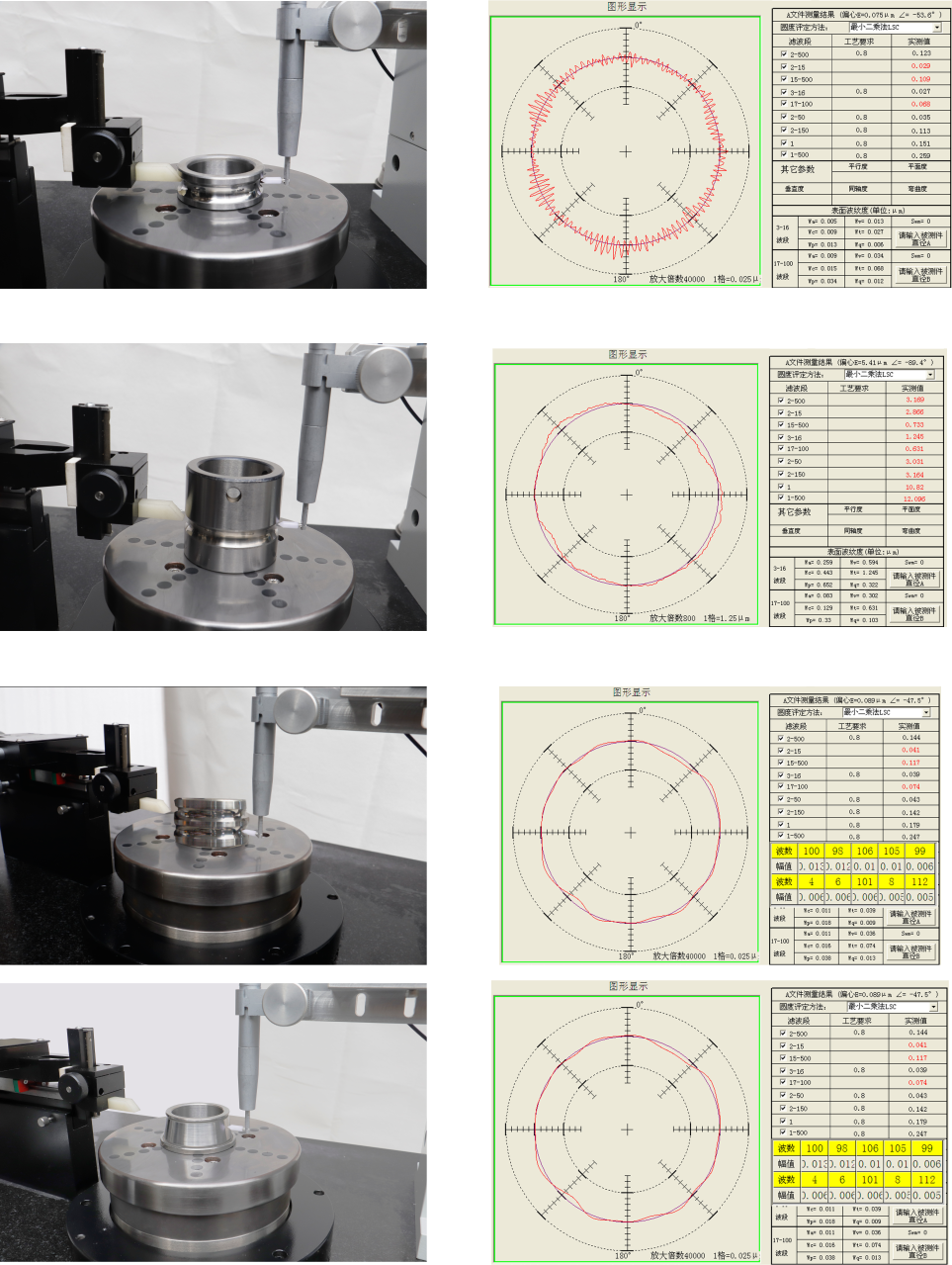

- 測量案例
- 資料下載
主要功能
可快速測量軸承內外套圈圓度、波紋度、諧波幅值，同軸度、同心度、軸彎曲度、頻譜分析、波高、波寬分析等。
圓度評定方式 : 最小區域法、最小二乘法、最小外接圓法、最大內切圓法圓度
濾波段 : 2-500、2-15、15-500、2-50、2-150、1-500、偏心
手動任意波段選擇波紋度 : 3-16、3-17、17-100
產品參數
| 項目/型號 | DTP-2000C | DTP-2000D | |
| 主軸精度 | ±0.025μm | ±0.0125μm | |
| 系統精度 | ≤0.06μm | ≤0.03μm | |
| 工作臺 | 臺面直徑 | φ140mm | |
| 回轉直徑 | φ200mm | ||
| 承載重量 | 10Kg | ||
| 旋轉速度 | 0~180r/min | ||
| 傳感器 | 量程 | 30μm（半徑差） | |
| 分辨率 | 0.01μm | ||
| 測針形狀 | φ2mm尼龍測頭 | ||
- 了解更多參數信息請聯系我們 -
