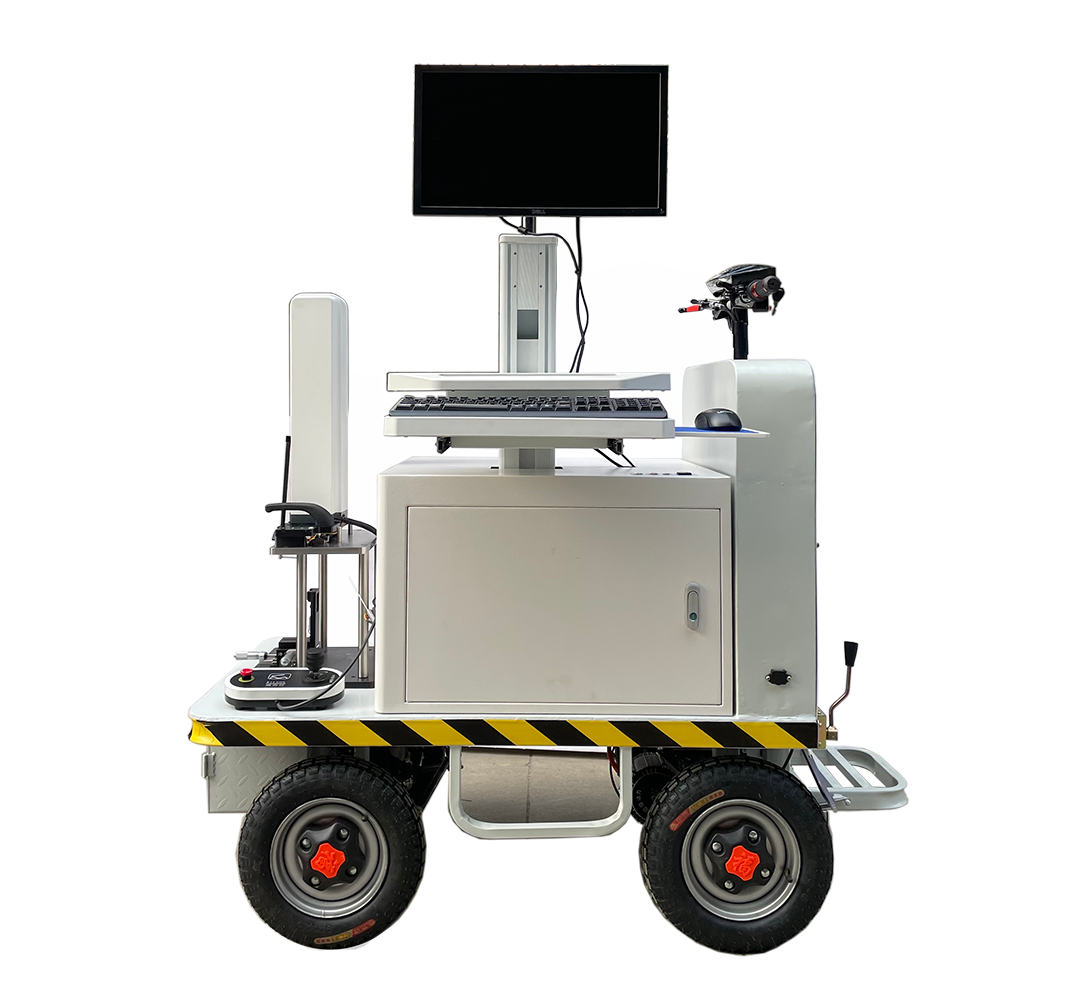

移動式粗糙度輪廓儀
主要參數:見詳情頁表格
- 產品概述

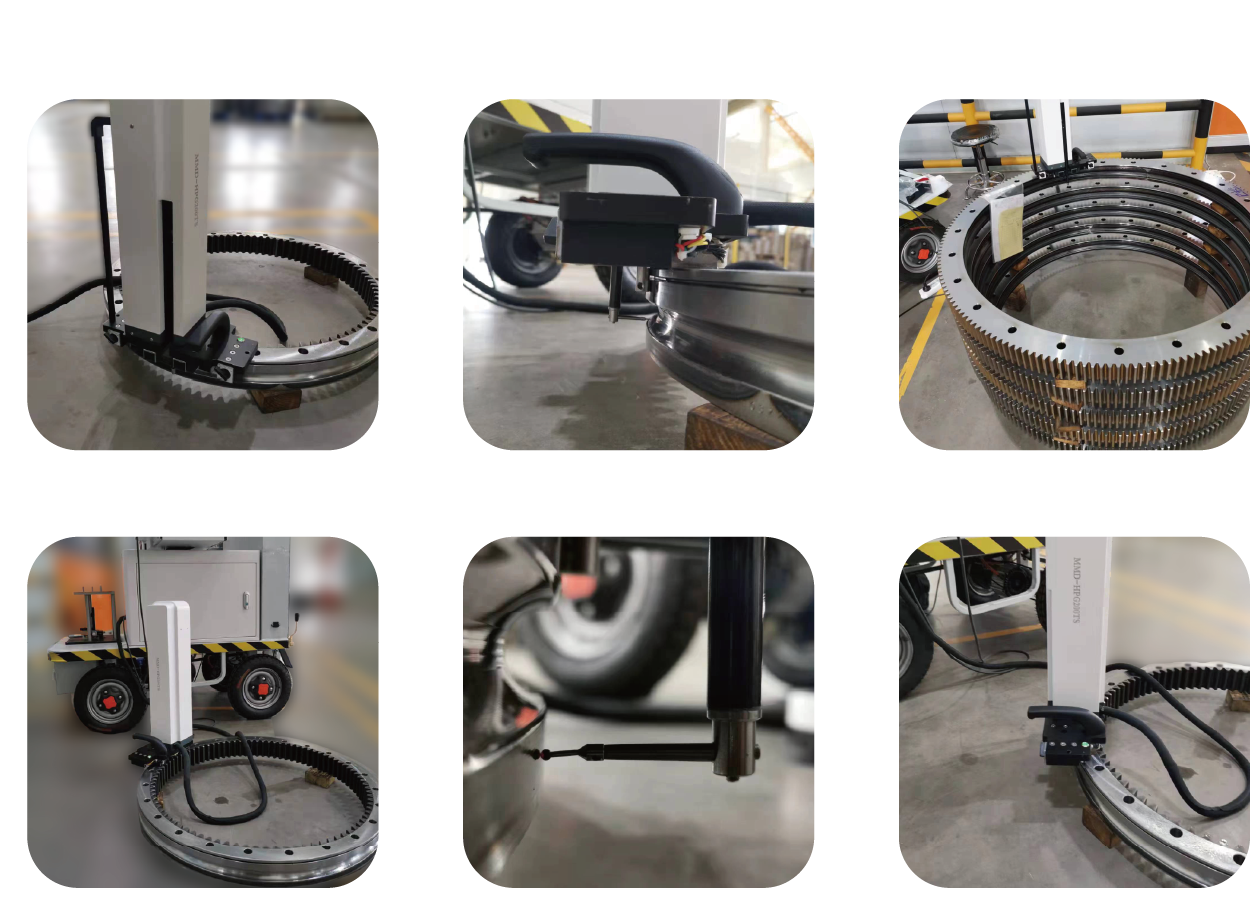

- 測量案例
- 資料下載
測量功能
1
形狀偏差與形位偏差測量
尺寸:包含水平距離、垂直距離、線性距離、半徑、直徑
夾角:包含水平角、垂直角、夾角
位置公差:包含平行度、垂直度
形狀公差:包含直線度、凸度、圓弧輪廓度
輔助生成:包含輔助點、輔助線、輔助圓
2
粗糙度測量
粗糙度分析:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt等
波紋度分析:wt,wa,wp,wv,wq等
產品參數
項目 | 參數 | |
測量范圍 | Z軸(立柱) | 200mm |
Z1(傳感器) | 60mm | |
測量精度 | Z軸示值誤差 | ±(2.5+0.02L)μm ※ |
線性精度 | ≤±0.05%F.S | |
※ L:測量距離 H:測量高度 |
- 了解更多參數信息請聯系我們 -
