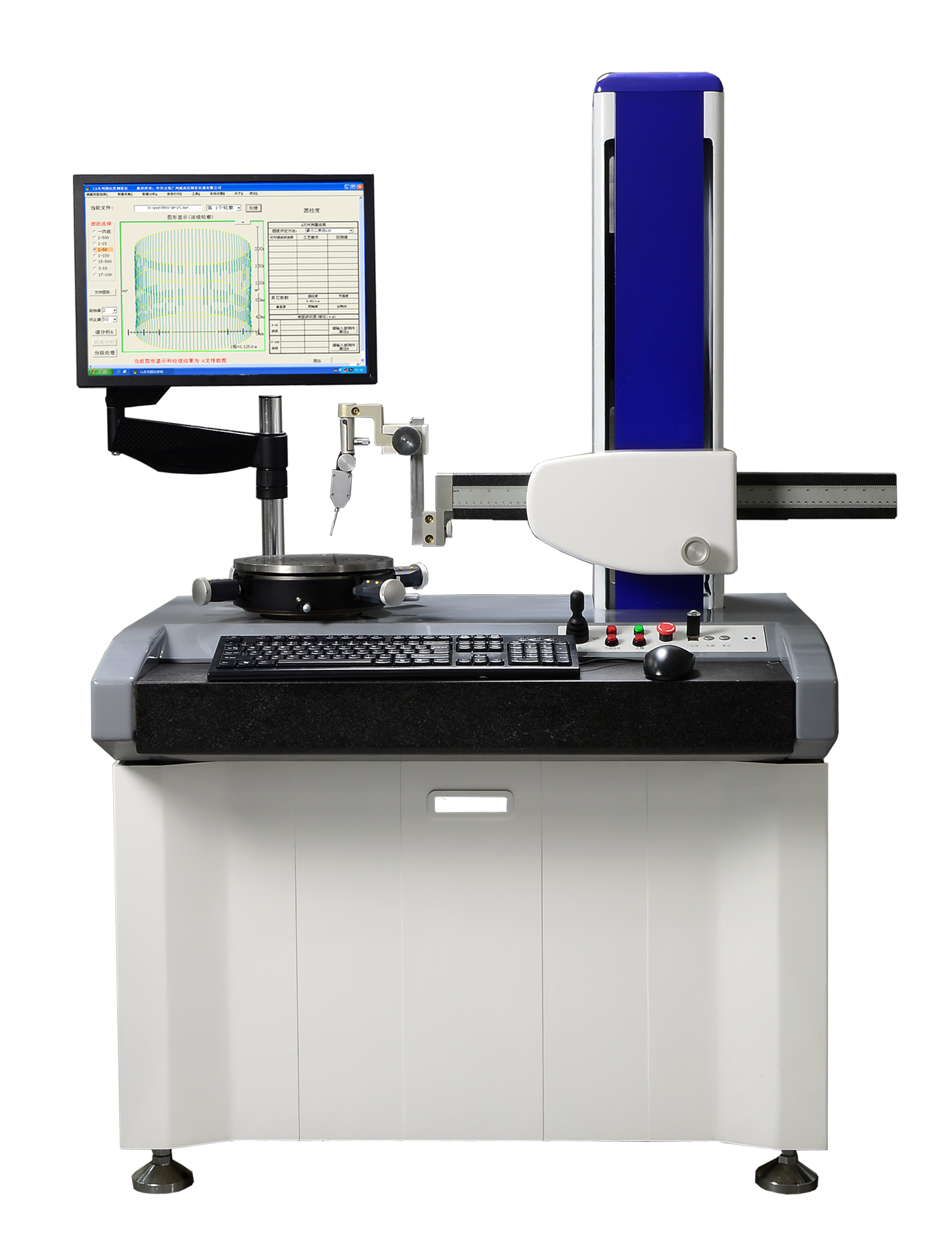

CA系列圓度圓柱度儀
主要參數:可測各種規則、不規則的環形工件的圓(柱)度、直線度、跳動、全跳動、錐度、直徑、同心度、同軸度等
- 產品概述
- 測量案例
- 資料下載
主要功能
可測各種規則、不規則的環形工件的圓(柱)度、直線度、跳動、全跳動、錐度、直徑、同心度、同軸度等。
分析功能:表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析
圓度評定方式:最小區域法、最小二乘法、最小外接圓法、最大內切圓法
圓度濾波方式:1-500、1-150、1-50、1-15、15-500
波紋度:3-16、3-17、17-100
技術亮點
● 精度:采用高精度的回轉空氣靜壓軸承結構,精度高達±0.0125μm
● 壽命:主軸采用氣浮結構,永不磨損,精度保持長久,儀器壽命長
● 數據采集采用進口精密圓光柵,每周采集14400點,準確高、穩定性好
● 外觀:一體式的結構,美觀大方
● 基于WINDOWS系統下的CA測量軟件,界面直觀親切,操作方便,測量功能豐富

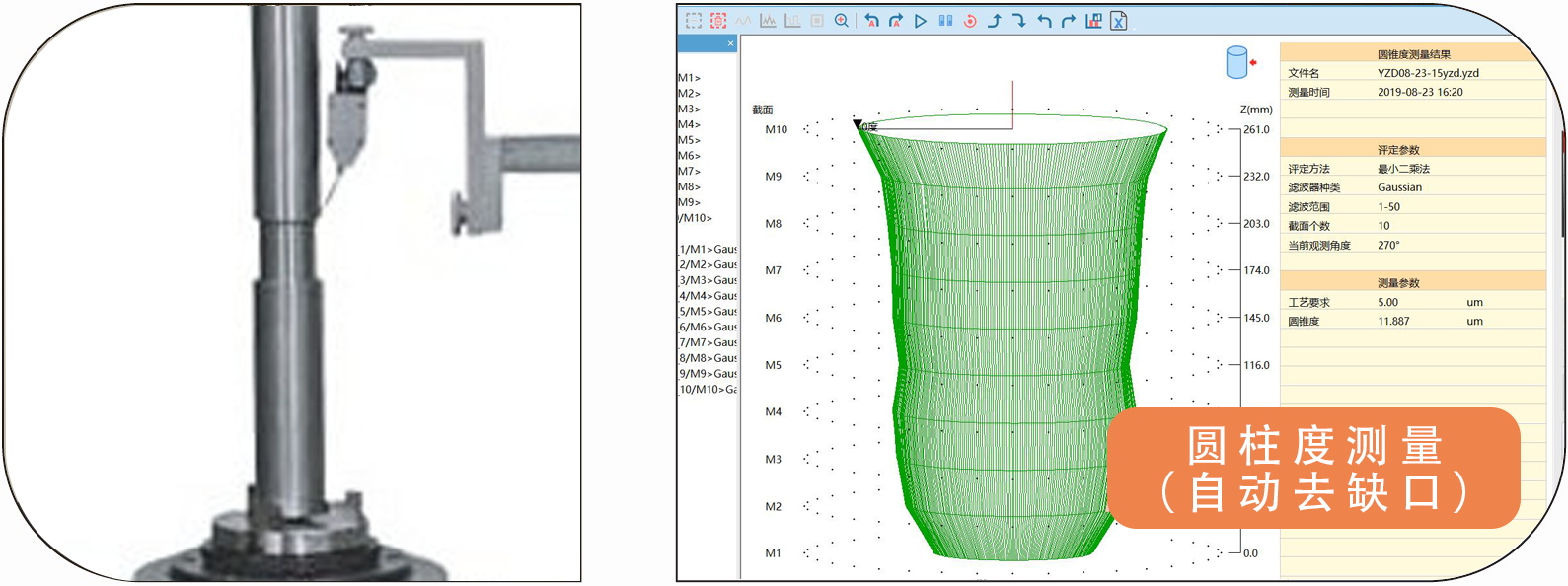

● 自動識別輪廓間斷,自動剔除缺口,異常點功能
● 部分圓弧測量圓度功能

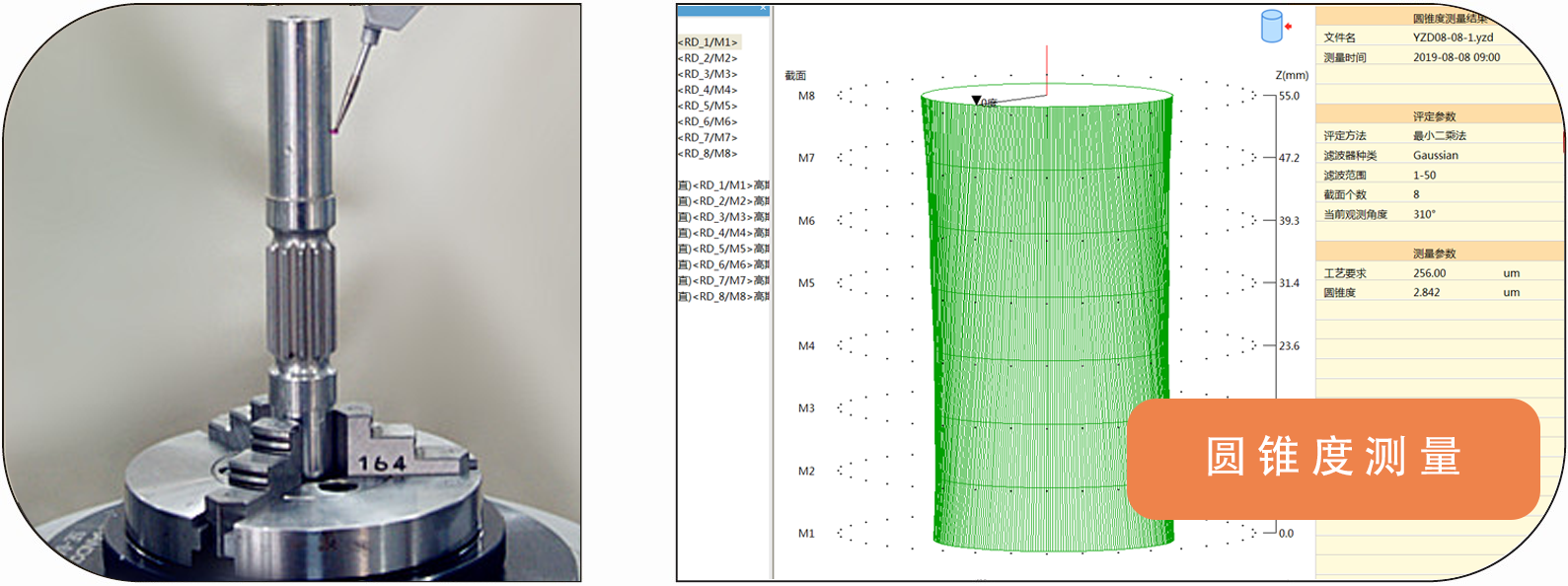

● 具有強大的分析功能,如錐度、直徑、波紋度、波高及頻譜分析等
● SPC統計分析:對大量測量數據統計分析,并給出圖形分析報告
● 可設置工藝要求判斷測量參數,提高質量控制的可觀性
● 可選用單個或多個測量數據同頁打印模式
● 可任意選配不同規格的紅寶石測針
● 計算機采用的高質量、高可靠性的工控計算機
產品參數
項目/產品型號 | CA-30 | CA-65 | CA-95 | |
測量范圍 | 最大工件回轉直徑 | φ320mm | φ420mm | φ420mm |
最大測量高度 | 300mm | 400mm | 500mm | |
最大測量深度 | 使用標準探針:100mm(孔徑小于36mm時);非標支架最大可測300mm(孔徑大于36mm選配) | |||
最大承載 | 25Kg | 50Kg | 100kg | |
直線度 | 0.5μm/100mm | 0.4μm/100mm | ||
回轉軸線與Z軸導軌平行度 (母線基準) | 1.5μm/300mm | 2μm/400mm | 2.5μm/500mm |
- 了解更多參數信息請聯系我們 -
