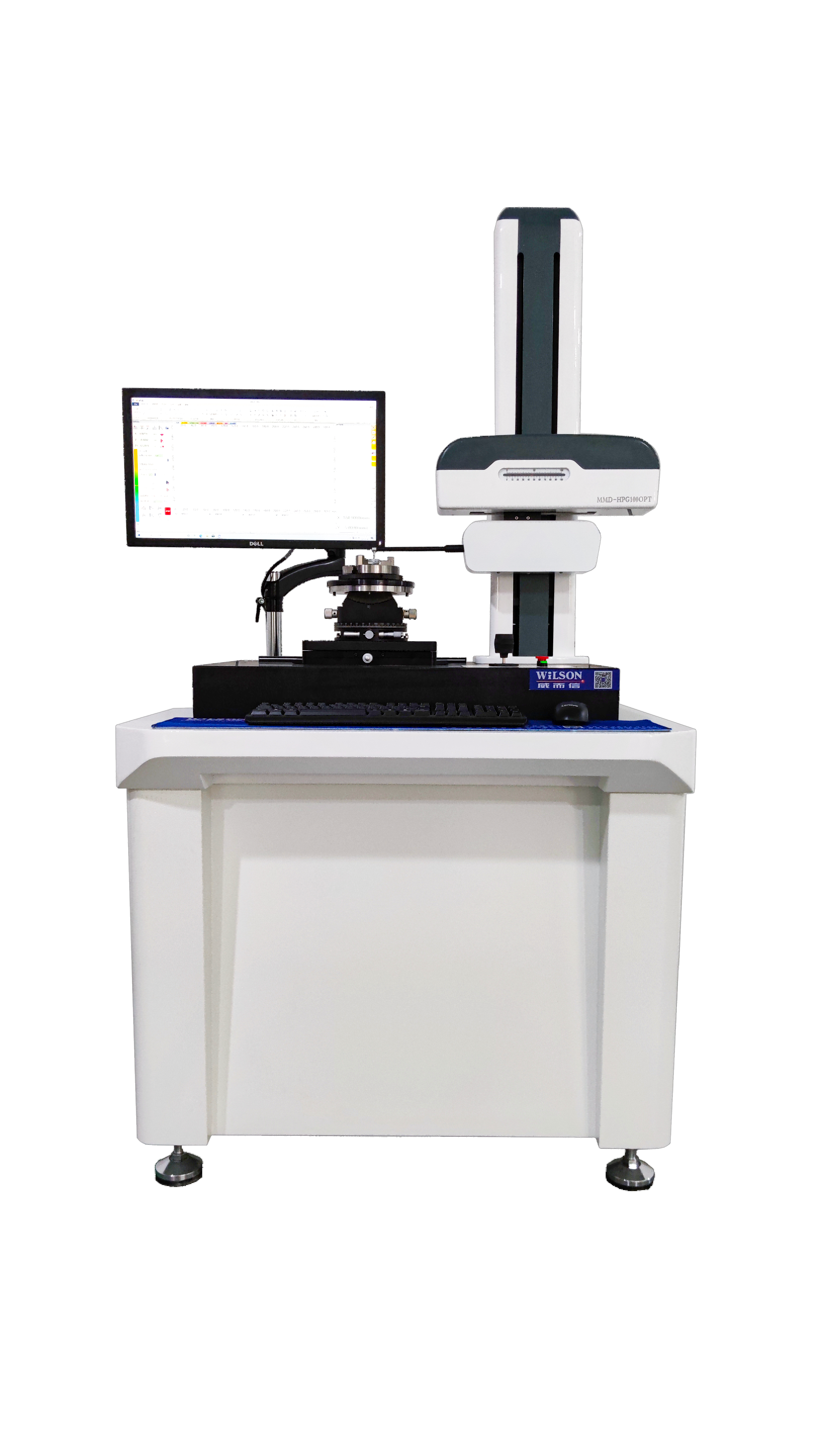

OPT系列非球面粗糙度輪廓儀
主要參數:球面、非球面測量: ● 靜態測力(mN):0.75 ● 輪廓測量精度(μm):<0.5 ● 測量重復性 (μm):<0.3 ● 可測最大角度(°):77 ● 可測最大口徑 (mm):100 ● 可測最大厚度:50
- 產品概述

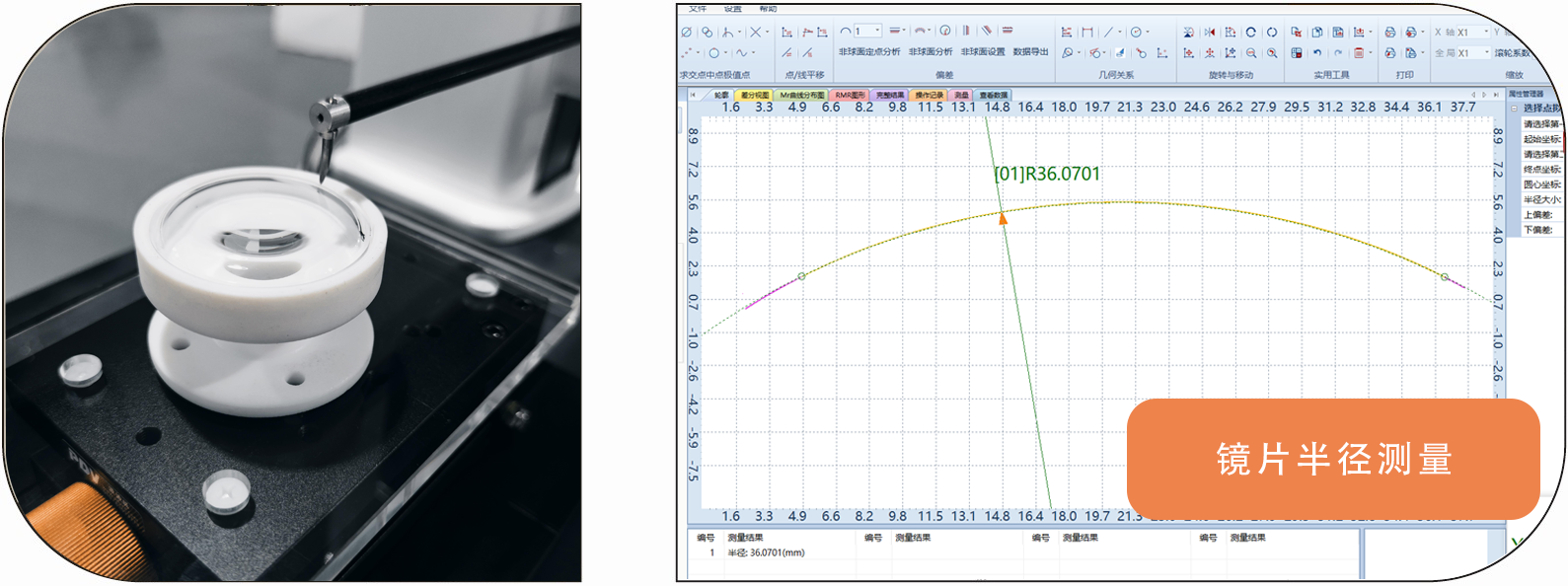

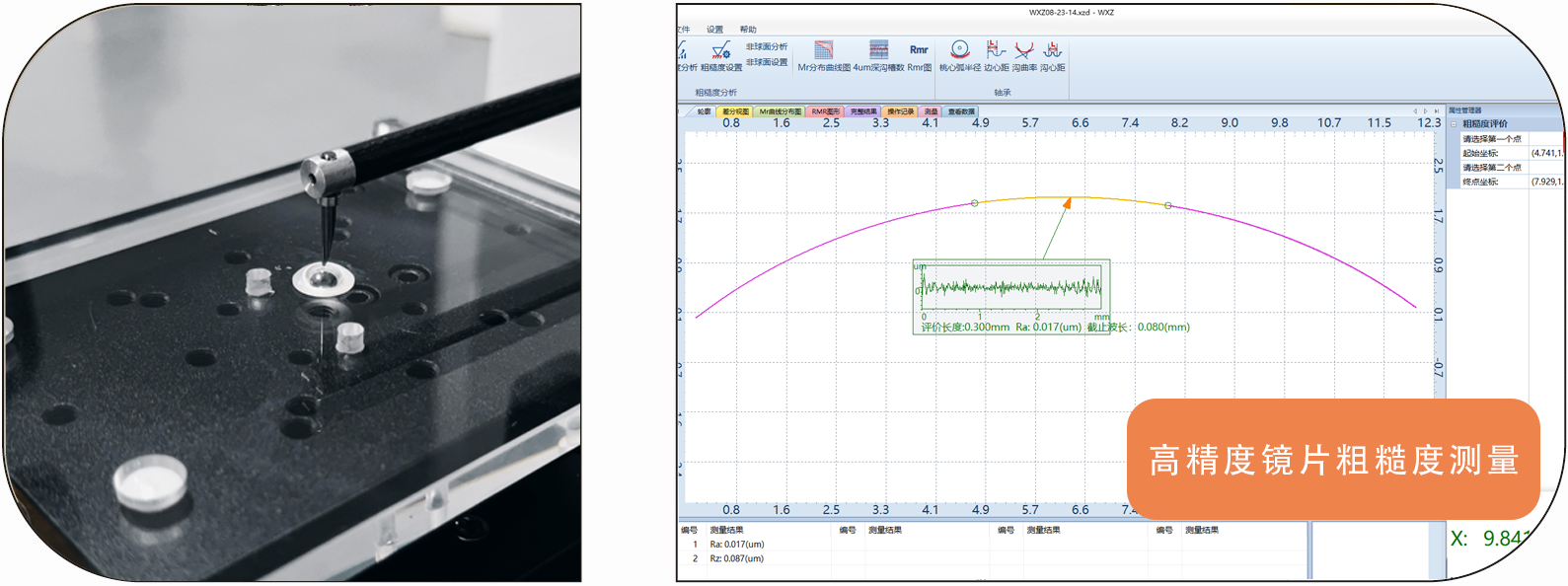

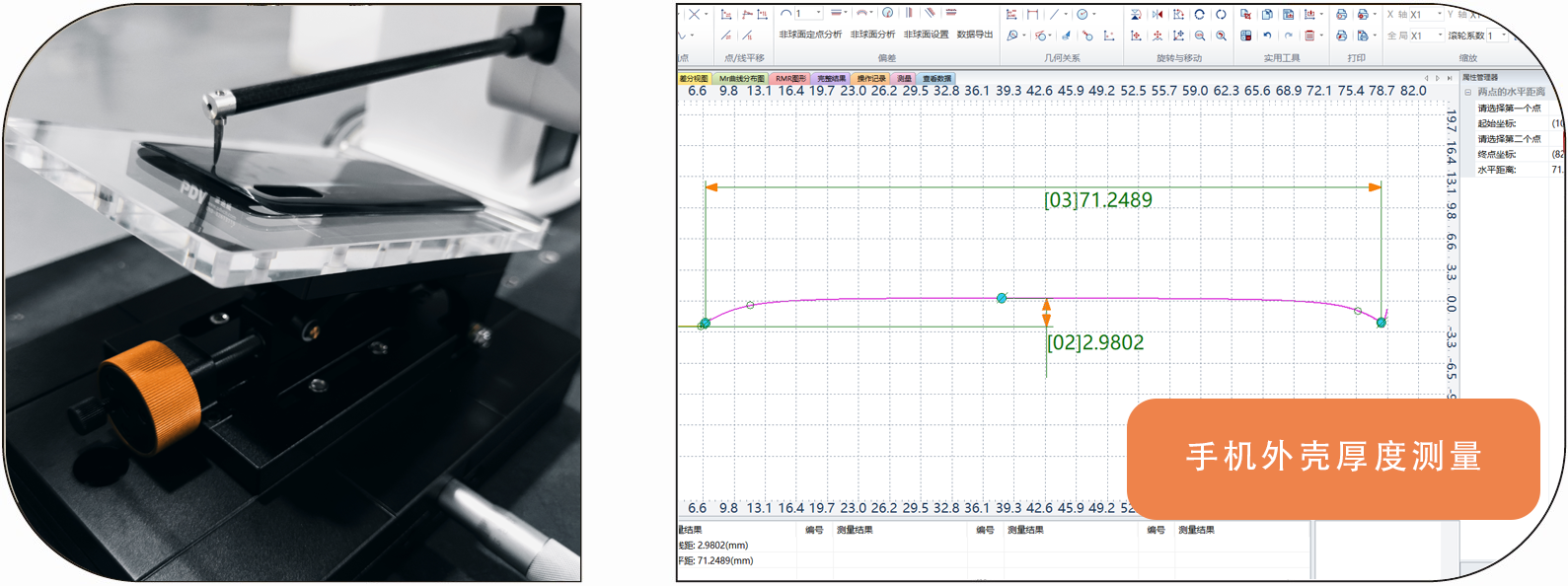

- 測量案例
- 資料下載
測量功能
1
輪廓測量功能
該儀器是一款專門針對光學元件所開發的粗糙度輪廓度測量系統,分辨率高,量程大,可滿足絕大部分光學元件的測量需求,可針對不同行業的光學元件進行定制化測量分析。
點:點、中點、交點、最高點、最低點
線:直線、切線、垂直線、平行線、平分線
角度處理:坐標角度、直線角度
圓弧處理:圓弧半徑、圓心距、圓心到直線的距離、交點到圓心的距離、局部圓、切圓
其他:槽深、槽寬、溝邊距、溝心距、水平距等參數。
位置公差:直線度、凸度、輪廓度
輔助功能:包含輔助點、輔助線、輔助圓
2
非球面測量功能
Ra,Rt,F(xiàn)ig,Smx,Smn,Tilt,Xp,Xv,Xt。
3
粗糙度測量功能
Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,Rku,Rdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISO
技術指標
● 直線導軌:高精度導軌
● X軸最大掃描范圍 (mm):100 (可定制)
● 驅動裝置:伺服電機驅動
● 傳感器系統:高精度光柵測量系統
● 分辨率:0.01μm
球面、非球面測量:
● 靜態測力(mN):0.75
● 輪廓測量精度(μm):<0.5
● 測量重復性 (μm):<0.3
● 可測最大角度(°):77
● 可測最大口徑 (mm):100
● 可測最大厚度:50
產品參數
項目 | 規格 | |
測量范圍 | X軸(橫導軌) | 100mm |
直線度 | 0.4μm/100mm | |
爬坡角度 | 上升77°下降88° |
- 了解更多參數信息請聯系我們 -
