螺紋測量解決方案
時間:2019-12-03 瀏覽次數 :4208
螺紋測量功能
1.可檢測螺紋的的綜合參數,包括中徑大徑、小徑、螺距、牙型角、牙型半角、牙側直線度、螺紋升角參數。
2.可檢測梯形螺紋、偏梯形螺紋、鋸齒螺紋等大坡度螺紋。
3. 檢測各種類GB(國標)、ISO(國際)、BS(英制)、ANSI(美標)、DIN(德標)、JIS(日標)等量規。

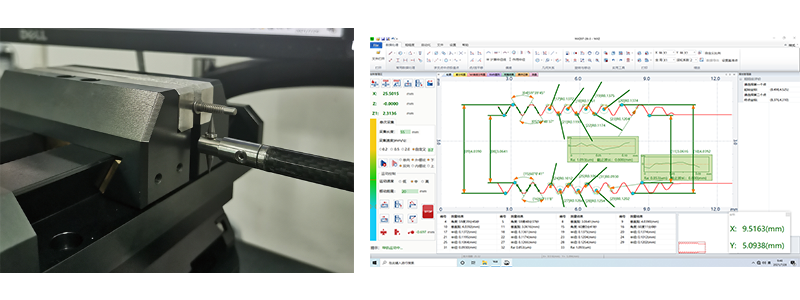

4. 一次測量即可自動記錄和顯示任意位置螺紋數據及各種螺紋參數,自動生成被檢定螺紋的曲線圖。
輪廓測量功能
形狀偏差與形位偏差測量:
尺寸:包含水平距離、垂直距離、線性距離、半徑、直徑
夾角:包含水平角、垂直角、夾角
位置公差:包含平行度、垂直度
形狀公差:包含直線度、凸度、圓弧輪廓度
輔助生成:包含輔助點、輔助線、輔助圓

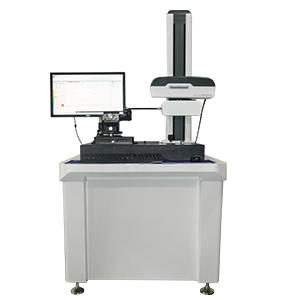

儀器參數及技術指標
(1) 傳感器系統:進口高精度光柵測量系統
(2) 分辨率:0.01μm
(3) 直線導軌:高精度氣浮軸承系統
(4) 驅動裝置:伺服電機控制
(5) 測量力系統:測力可調
(6) 計算機:顯示器尺寸DELL 21" 主機 華北工控
(7) 氣源提供:0.6MPa,無水、無油
(8) 電源:220V,50Hz
(9) 外螺紋測量范圍:1.0~450(可定制)
(10)內螺紋測量范圍:10~160 (可定制)
(11) X軸最大掃描范圍 (mm):100 (可定制)
(12) 最 小 螺 距 (mm):0.2
(13) 儀 器 重 量 (kg):320
(14) 大徑(μm)5.0+ L/100
(15) 小 徑 (μm):5.0 + L/100
(16) 中徑(μm):5.0+ L/100
(17) 螺 距 (μm):3 + L/100
