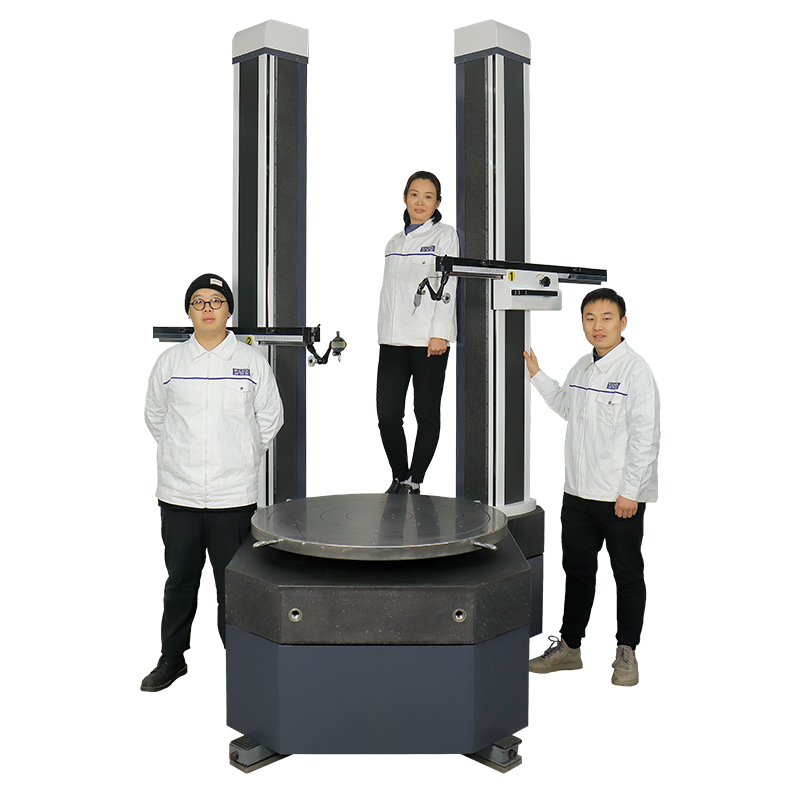

中國航發大型轉配轉臺
時間:2020-12-24 瀏覽次數 :12746
產品參數:
轉臺直徑 : φ800mm
被測工件回轉直徑 : ≥φ1000mm
轉臺承重 : >1500kg
最大測量高度 : ≥1500mm
軸系徑向回轉誤差 : ≤0.2μm
Φ800mm工作臺面平面度 : ≤8μm
工作原理
該精密裝配轉臺驅動方式為手動和電動,用戶使用時可自由切換。測量時,將被測工件夾裝于精密定心卡盤上,傳感器自動接觸或手動接觸工件,單擊采集按鈕,可完成數據采集,最后軟件根據采集數據自動完成測值分析。
精密裝配轉臺具有很高的回轉精度,大承載功能,旋轉無噪音,無摩擦振動,運行平穩、具有良好的剛度、穩定性和長久的使用壽命。

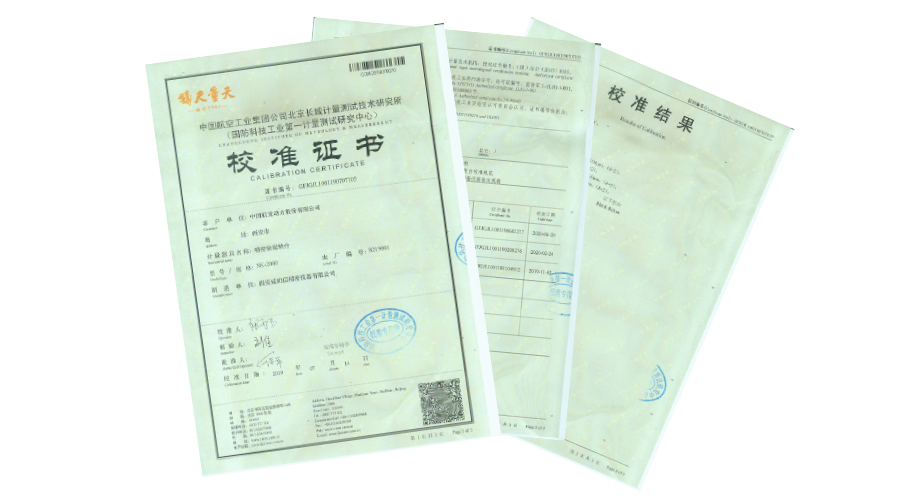

產品驗收單位:中國航空工業集團公司北京長城計量測試技術研究所
