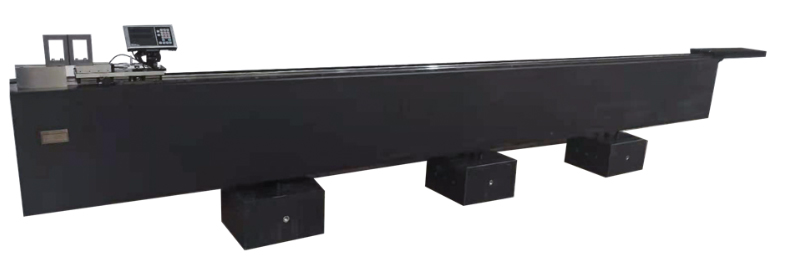

測長機

一種應用于大型工件長度尺寸測量的精密儀器，因其精確地應用了阿貝比較原理和采用了高精度的測量系統，因而具有較高的測量精度。儀器主要應用于大型工件長度尺寸測量，如金屬加工工業，特別是在機械制造、工具及量具制造以及儀器制造等企業計量室和各級專業計量部門被廣泛應用。對于本次招標文件5M測長機，主要用于測量和校對用于大工件內外徑尺寸測量的專用管尺的尺寸,可替代傳統的光學測長機，長度測量值以數字方式直接顯示，便于直觀、方便、精確地測量工件, 實現傳遞長度標準的作用。因此，針對本次投標測長機的設計，本方案主要分析和闡述了該測長機的工作原理，機械結構設計，并對該測長機的數顯系統和精度補償作進一步的分析。

測長機的應用

測長機是一種通用長度計量儀器，既可以檢定螺紋/光面量規、量塊、外徑千分尺、針規、指示表等各種量具又可以測量齒輪、花鍵、校對棒等精密工件，因此又被稱之為“萬能測長機”測長機廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級專業計量鑒定部門。

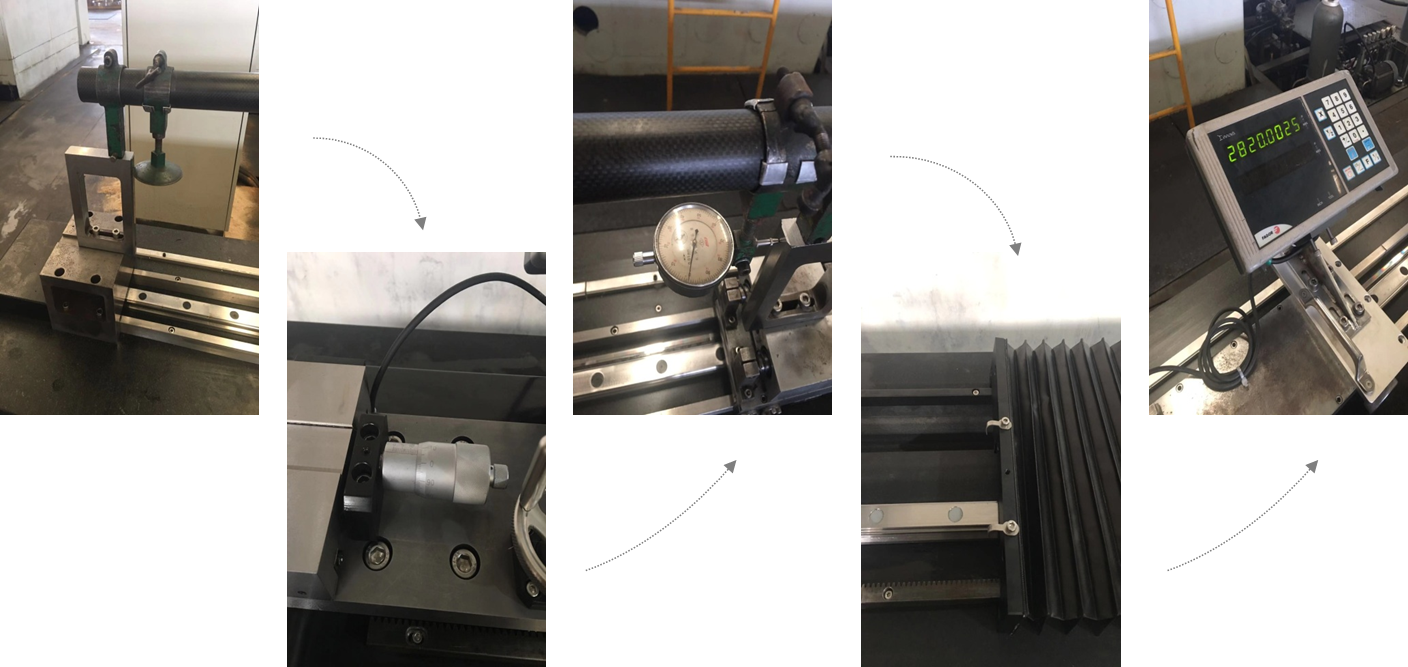

測長機工作原理

歸零調整

即將移動座測量頭與尾座測量定位面接觸，通過微調機構調整移動座位置，使測量頭示數回零后將光柵計數清零

接觸瞄準定位

手動輪傳動系統的帶動下，移動座沿直線導軌導向移動，與移動座緊固在一起的測量頭對被測工件進行接觸瞄準定位

測量計數

當測量頭即將與測量工件接觸時，通過微調機構控制移動座的定位，將測量頭與被測工件接觸,同時產生為了消除重復運動精度精度的變化，光柵尺為50mm一個零位，在測量時，光柵讀數頭通過一個零位進行自動清零并進行位置補償，從而保證絕對與重復測量精度。

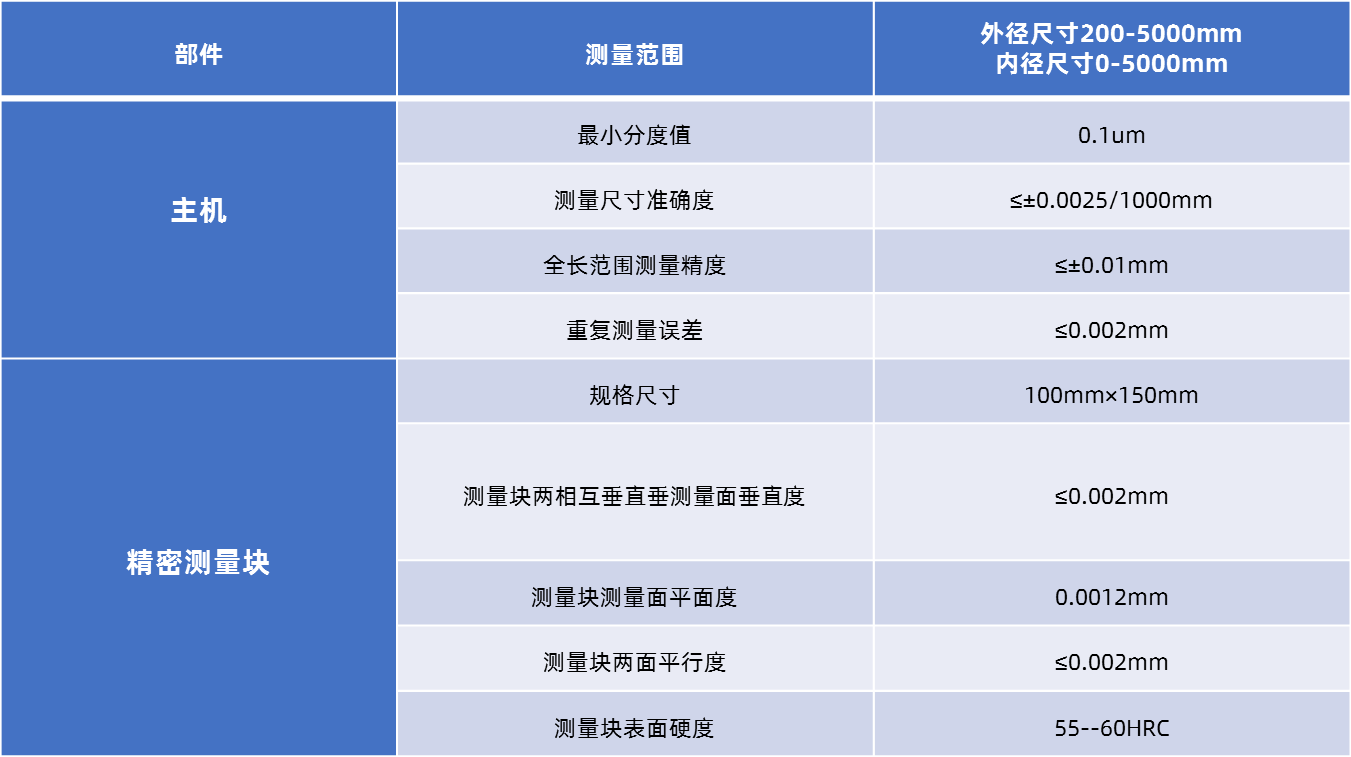

測長機參數
