輪廓儀、粗糙度儀、三坐標的區別
關于輪廓儀和粗糙度儀
輪廓儀與粗糙度儀不是同一種產品,輪廓儀主要功能是測量零件表面的輪廓形狀,比如:汽車零件中的溝槽的槽深、槽寬、倒角(包括倒角位置、倒角尺寸、角度等),圓柱表面素線的直線度等參數??傊喞獌x反映的是零件的宏觀輪廓。
粗糙度儀的功能是測量零件表面的磨加工/精車加工工序的表面加工質量,通俗地講,就是零件表面加工得光不光(粗糙度老國標叫光潔度),即粗糙度反映的是零件加工表面的微觀情況。

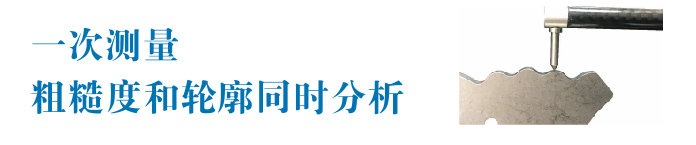

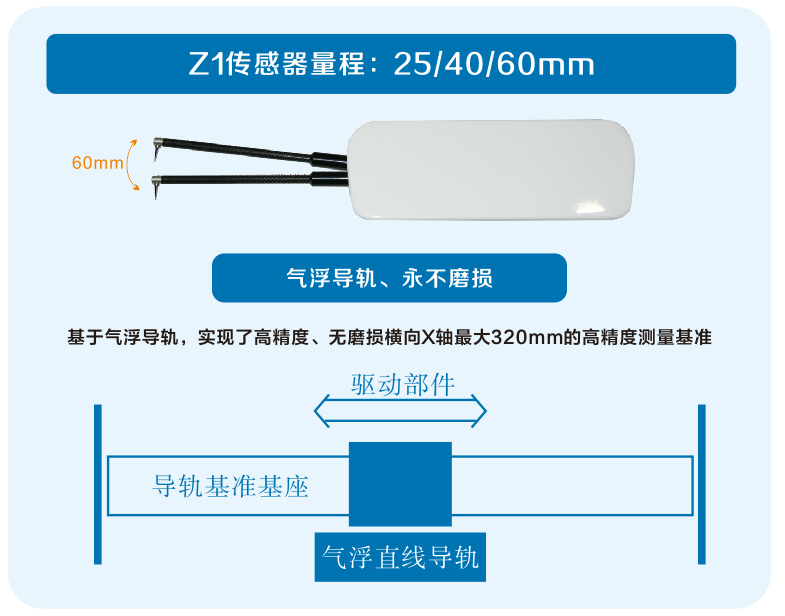

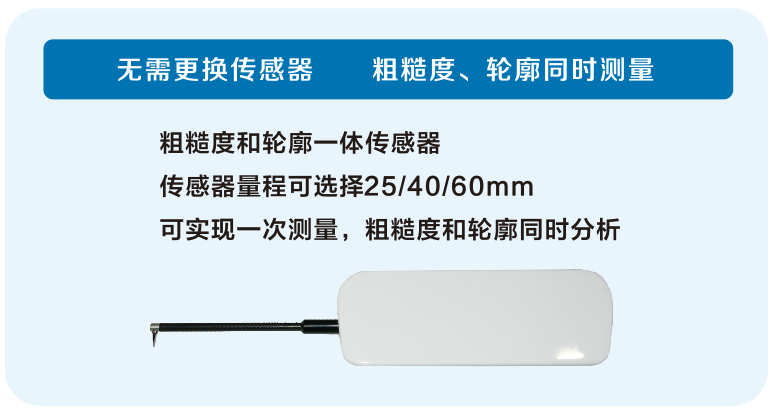

但是,輪廓儀和粗糙度儀關系其實挺密切,威而信精密為滿足用戶對粗糙度及輪廓的測量需求、提高測量效率、降低產品成本,成為國內首家粗糙度輪廓儀一體機生產廠家,威而信擁有一體機自主知識產權國內首創技術:采用光柵傳感器同時滿足粗糙度與輪廓尺寸的測量。超高分辨率傳感器可同時滿足粗糙度與輪廓尺寸的測量,測量過程中無需更換傳感器。
關于三坐標測量輪廓度及粗糙度
三坐標測量機是不能測量粗糙度的,至于測量零件的表面輪廓 ,要視三坐標的測量精度及零件表面輪廓度的要求了,如果你的三坐標測量機精度比較高,但零件輪廓度要求不高,是可以用三坐標來代替的。一般三坐標精度都在2-3um左右,而輪廓儀都在2um以內,還有就是三坐標可以測量大尺寸零件的輪廓,因為它有龍門式三坐標和關節臂三坐標,而輪廓儀主要是用來測量一些小的精密零件輪廓尺寸的,加上粗糙度模塊也可以測量粗糙度。
