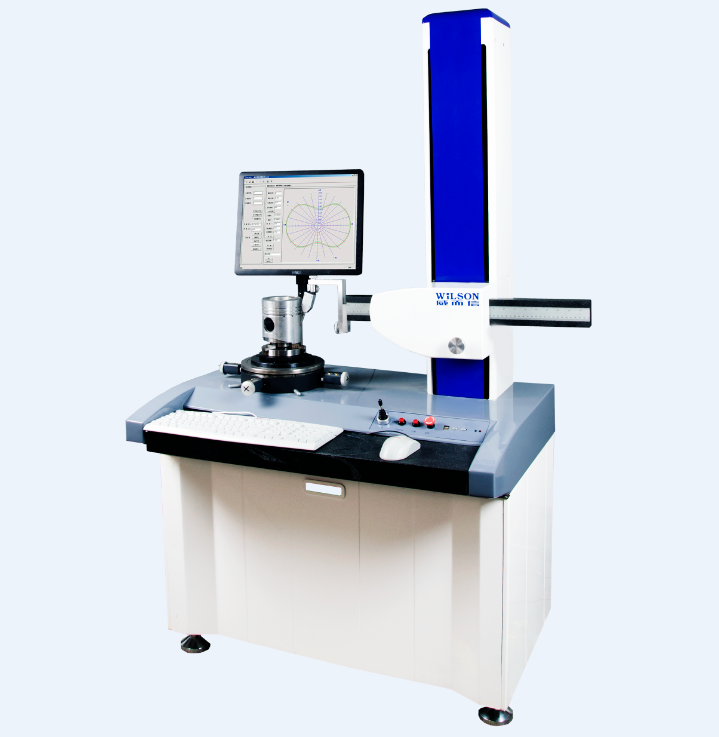

活塞型線測量儀
時間:2022-03-07 瀏覽次數 :3408
測量功能
活塞外圓:橫截面型線、縱截面型線、同軸度
活塞銷孔:直徑、單邊銷孔圓度、圓柱度、偏心量
測量活塞環槽,環槽的角度、底徑、環槽底的過渡圓角半徑
活塞壓縮高度
測量避閥坑與銷孔中心距
配置活塞型線測量及橢圓截面測量測量軟件包,測量出活塞截面升程、型線曲線及橢圓度
進行波紋度分析、頻譜分析、輪廓度分析、缺口/毛刺自動剔除、波形分析、諧波分析
測量工件的圓度、圓柱度、同軸度、同心度、跳動、平行度、平面度、垂直度
主要特點
高精度的回轉臺采用空氣靜壓軸承結構,精度離、不磨損、精度保持長久、儀器精度壽命長。
數據采集采用進口糯密圓光柵,準確度高,穩定性好。
基于中文版Windows操作平臺的CEL系統測量軟件,界面直觀親切,操作方便,測量功能豐富。
自動識別輪廓間斷,自動剔除功能
落地式工作臺,更好的保持測噩的穩定性
可設置工藝要求判別合格與否;提高質星控制的直觀性
單測頭完成活塞縱向、橫向、環槽界面形線測量
具有強大的分析功能,如直線度、圓柱度、波紋度分析、波高分析、頻普分析等。
SPC統計分析:對大量測量數據統計分析,并給出圖像分析報告,直觀清晰。
計算機采用的是高質量,高可靠性的工控計算機。

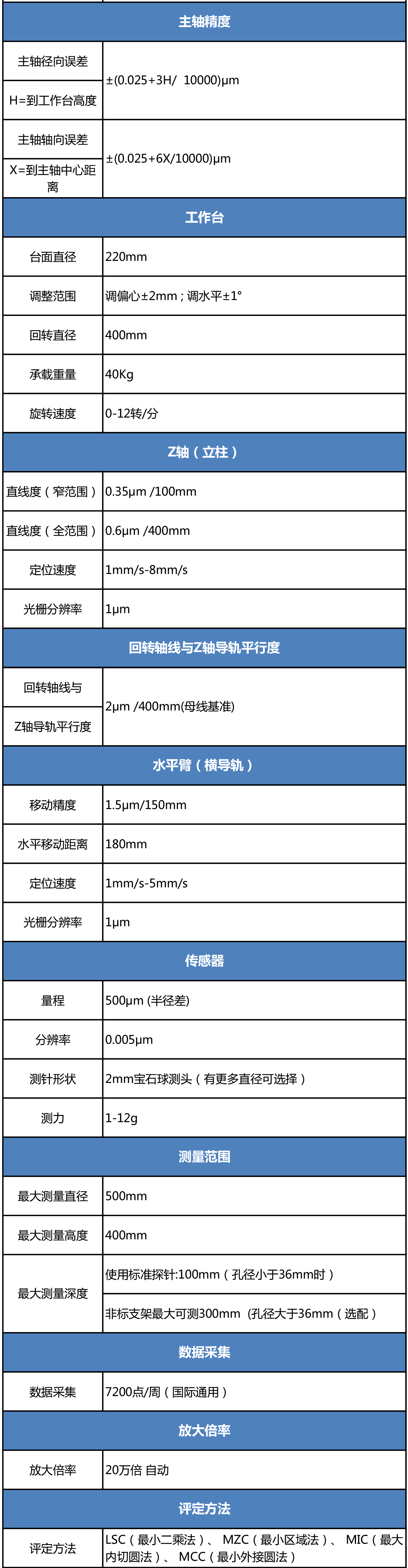

技術參數
